内圆和圆弧
磨削专家。
主要数据

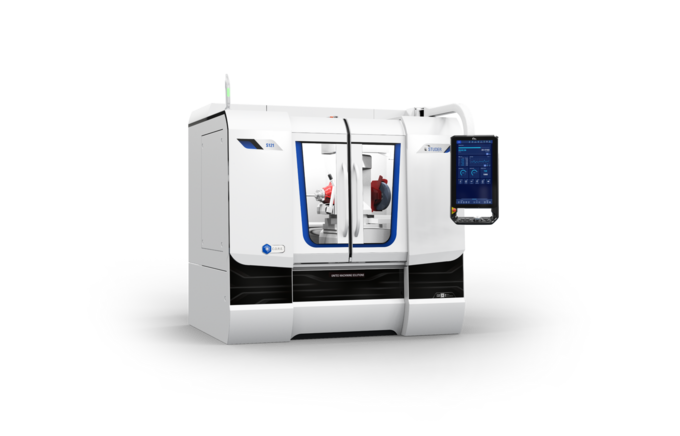

S121是一款内圆圆弧磨削机。 可作为卡盘零件内圆磨削、表面磨削和外圆磨削的理想设备。 该机型回转直径为300 mm, 最大工件重量为100 kg。
内圆圆弧磨削机尤其适合加工由硬质材料（如硬质合金、陶瓷和蓝宝石）制成的复杂工件，以及一般的磨削任务。 其具备多项技术特性, 如革命性的StuderGuide®导轨系统, 直线电机高精度轴驱动, 全自动直接驱动B轴等。
硬件 / 软件
硬件部分：
- 配备直接驱动装的全自动工件旋转轴，可同时向 X 轴 和 Z 轴移动。回转范围从 -20° 至 +91°
- 磨削头可配置两根
- 用于外圆磨削和内圆磨削的变频 电机磨削主轴
- 连接工件主轴的精密 C 轴，用于成型磨削和 螺纹磨削
- C.O.R.E. 面板
- 用于靠近磨削过程设置的手动控制单元 (PCU)
- 带两扇移门的全封闭
- 带线性驱动装置的 StuderGuide 导向系统
- 由 Granitan S103 矿物铸件制成的床身
软件部分：
- C.O.R.E. OS 操作系统
- StuderSIM 使操作和编程变得极其简单
- StuderSIM 编程和仿真软件，用于在机床控制器或外部 PC 上 创建和仿真磨削和修整程序
- 用于上下料机和外围设备的标准化接口
技术规范
直线轴
X 轴最大行程
350 mm
X 轴最高行进速度
20'000 mm/min
Z 轴最大行程
350 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
15 kW
最高速度
120'000 /min
最大砂轮直径
250 mm
最大砂轮宽度
25 mm
回转轴
B 轴回转范围
180 °
C 轴回转范围
∞ °
工件数据
工件长度
300 mm
工件直径
300 mm
最大工件重量
100 kg
中心高度
150 mm
