满足平面磨削的
所有需求
主要数据

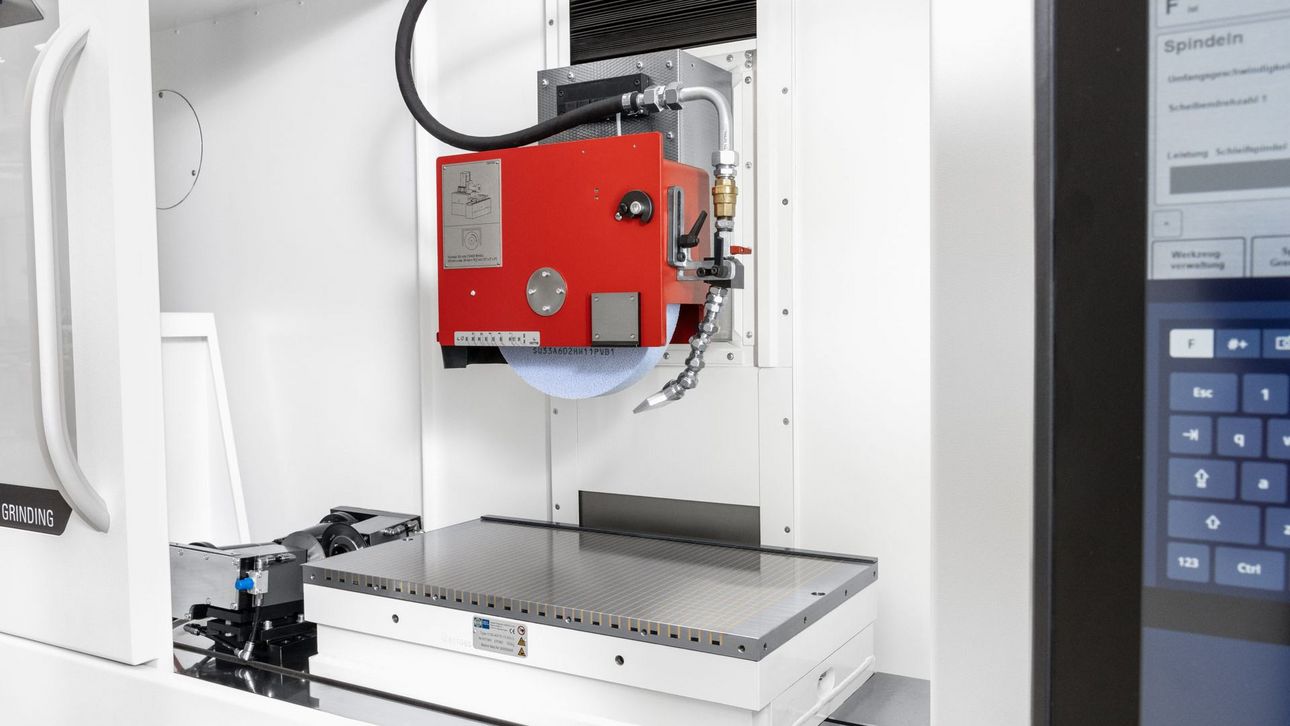

极具竞争力的三轴入门级机床，适用于高精度平面和成型磨削
- 确定的装备范围
- 西门子 MC 1720 控制器
- 采用图形化操作提示的 BLOHM 单件生产
- 磨削技术： 往复磨削，缓进给磨削
设计特点
- 球墨铸铁制成的超硬铸件
- 增强的 Z 轴导向装置
- 所有轴中的直线滚子导轨
- 磨光的滚珠丝杠传动，包括所有轴中的西门子驱动器
- 带 BLOHM 端面安装的终身润滑磨削主轴
- 焊接型工作区隔板和冷却液盘
- 外壳外侧的大型滑动门
- 工作区隔板左右两侧的保养维护门
硬件 / 软件
额外提供用于平面和成型磨削的选件
- 自动中央油脂润滑，用于导向装置和滚珠丝杠传动
- Y 轴 /Z 轴线性标尺
- 1200/800 x 600/400 mm 永久电动磁力夹紧板，DQ 13
- 用于磁性夹紧板的基座
- 万能折叠修整单元，包括气动设备
- PA T 40、PA TLR 40、PA T 150S 或 PA T 200S 成型磨削机
- 手动平衡单元
- 冷却液雾抽吸装置
SIEMENS SINUMERIK MCU 1720
带图形化操作提示的 BLOHM 操作界面使控制器完美适应
平面和成型磨削应用的需求。
- 具备简便的编程功能，易于使用
- 特别适于单个零件和小批量生产
- 易于设置机床并优化参数
- 利用图形支持，快速调整磨削和修整循环
- 用于 50 个砂轮和 15 个修整工具的刀具管理
技术规范
直线轴
X 轴最大行程
1100 mm
X 轴最高行进速度
30000 mm/min
Y 轴最大行程
800 mm
Y 轴最高行进速度
2000 mm/min
Z 轴最大行程
360 mm
Z 轴最高行进速度
2000 mm/min
主轴驱动
最高主轴功率
11 kW
最高速度
3500 /min
最大砂轮直径
400 mm
最大砂轮宽度
100 mm
工件数据
最大工件重量
1500 kg
台面尺寸
800 x 400 mm
直线轴
X 轴最大行程
1500 mm
X 轴最高行进速度
30000 mm/min
Y 轴最大行程
800 mm
Y 轴最高行进速度
2000 mm/min
Z 轴最大行程
360 mm
Z 轴最高行进速度
2000 mm/min
主轴驱动
最高主轴功率
11 kW
最高速度
3500 /min
最大砂轮直径
400 mm
最大砂轮宽度
100 mm
工件数据
最大工件重量
1500 kg
台面尺寸
1200x400 mm
直线轴
X 轴最大行程
1100 mm
X 轴最高行进速度
30000 mm/min
Y 轴最大行程
800 mm
Y 轴最高行进速度
2000 mm/min
Z 轴最大行程
560 mm
Z 轴最高行进速度
2000 mm/min
主轴驱动
最高主轴功率
11 kW
最高速度
3500 /min
最大砂轮直径
400 mm
最大砂轮宽度
100 mm
工件数据
最大工件重量
1500 kg
台面尺寸
800x600 mm
直线轴
X 轴最大行程
1500 mm
X 轴最高行进速度
30000 mm/min
Y 轴最大行程
800 mm
Y 轴最高行进速度
2000 mm/min
Z 轴最大行程
560 mm
Z 轴最高行进速度
2000 mm/min
主轴驱动
最高主轴功率
11 kW
最高速度
3500 /min
最大砂轮直径
400 mm
最大砂轮宽度
100 mm
工件数据
最大工件重量
1500 kg
台面尺寸
1200x600 mm
