适合各种内圆磨削应用的 高性价比磨床。
主要数据

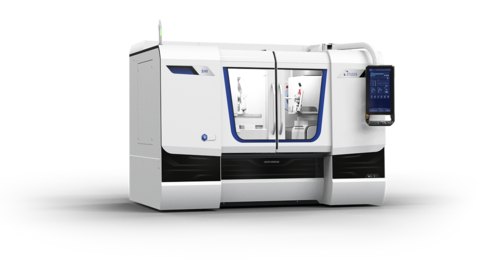

S121是一款适用于中等尺寸工件的数控万能内圆磨床,同时支持单件加工和小批量生产。 这款价格适中的万能型磨床的回转直径为400 mm。

作为卡盘夹持磨削的理想设备,可进行内圆磨削、端面磨削和外圆磨削。 S121 具备多项技术革新, 如创新性的StuderGuide®导轨系统, X/Z轴直线电机高精度直驱, 旋转式修整装置等。

硬件 / 软件

硬件部分:

  • 线性驱动StuderGuide®导轨系统
  • 砂轮转塔配备两根磨削主轴或一个固定主轴
  • 工件头架主轴配备C轴,可用于非圆和螺纹磨削
  • 全封闭外罩带两道滑动门
  • Granitan®s103人造花岗岩床身

软件部分:

  • 采用StuderWIN系统,操作和编程极为简单
  • STUDER Quick-Set快速对刀软件帮助减少设置和重置时间
  • 加料装置和外设均采用标准化接口
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 350 mm
X 轴最高行进速度 20'000 mm/min
Z 轴最大行程 350 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 18 kW
最高速度 120'000 /min
最大砂轮直径 300 mm
最大砂轮宽度 32 mm

回转轴

B 轴回转范围 180 °
C 轴回转范围 ∞ °

工件数据

工件长度 300 mm
工件直径 360 mm
最大工件重量 100 kg
中心高度 200 mm

直线轴

X 轴最大行程 13.8 inch
X 轴最高行进速度 787 inch/min
Z 轴最大行程 13.8 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 24 hp
最高速度 120'000 rpm
最大砂轮直径 12 inch
最大砂轮宽度 1.3 inch

回转轴

B 轴回转范围 180 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 11.8 inch
工件直径 15.7 inch
最大工件重量 220 lbs
中心高度 7.9 inch
