综合通用型
内圆磨削机。
主要数据

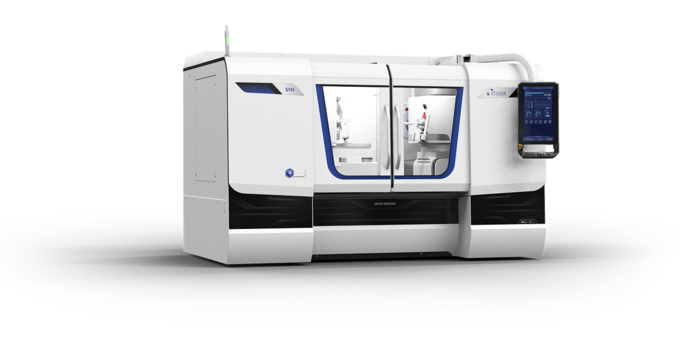

S151 是新一代的数控通用型内圆磨削机。 该机型有两种尺寸可供选择， 分别适用于工件长度（含夹紧装置）最大700 mm或最大1300 mm的应用。 工作台上方的回转直径为550 mm。
其主要用于加工大尺寸的主轴、主轴箱、转子轴或法兰零部件。 S151 具备多项技术特性, 如革命性的StuderGuide®导轨系统, 直线电机高精度轴驱动, 超快主轴转塔直接驱动, 自动回转工件台等。
硬件 / 软件
硬件部分：
- StuderGuide® 直线驱动导轨系统
- 主轴转塔可加装多达4支磨削主轴
- 自动回转工作台
- 工件头架主轴配备C轴，可用于成型和螺纹磨削
- 全封闭外罩带两道滑动门
- Granitan®s103人造花岗石材质床身
- C.O.R.E.面板
软件部分：
- C.O.R.E. OS操作系统
- 采用StuderWIN系统，操作和编程极为简单
- STUDER Quick-Set帮助减少设置和重置时间
- 加料装置和外设均采用标准化接口
技术规范
直线轴
X 轴最大行程
500 mm
X 轴最高行进速度
20'000 mm/min
Z 轴最大行程
500 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
18 kW
最高速度
120'000 /min
最大砂轮直径
300 mm
最大砂轮宽度
32 mm
回转轴
B 轴回转范围
330 °
C 轴回转范围
∞ °
工件数据
工件长度
700 mm
工件直径
550 mm
最大工件重量
250 kg
中心高度
275 mm
直线轴
X 轴最大行程
500 mm
X 轴最高行进速度
20'000 mm/min
Z 轴最大行程
700 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
18 kW
最高速度
120'000 /min
最大砂轮直径
300 mm
最大砂轮宽度
32 mm
回转轴
B 轴回转范围
330 °
C 轴回转范围
∞ °
工件数据
工件长度
1'300 mm
工件直径
550 mm
最大工件重量
250 kg
中心高度
275 mm
