Der Preishit für die wichtigsten Anwendungen.

favorit

主要数据

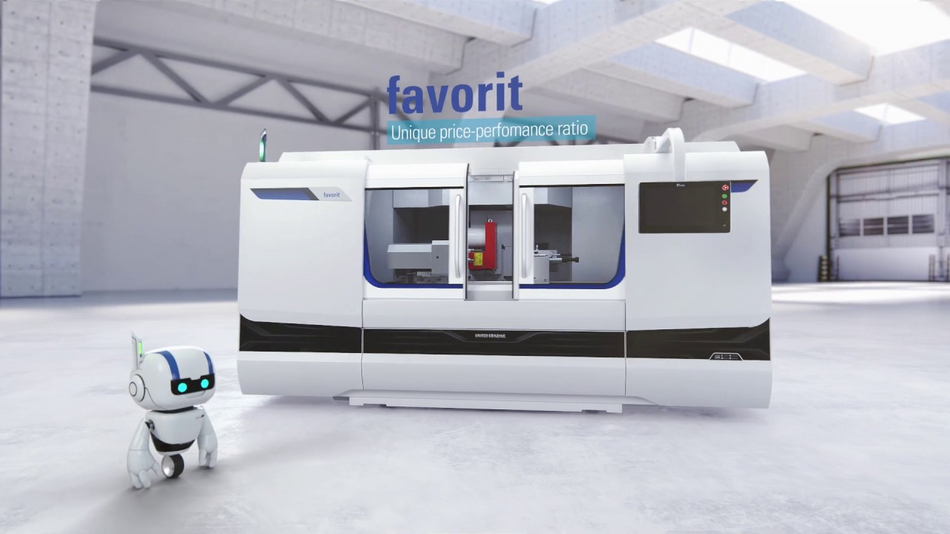

Die favorit ist eine CNC-Universal-Rundschleifmaschine für kurze bis lange Werkstücke in der Einzel- und Serienfertigung. Sie verfügt über Spitzenweiten von 400 / 650 / 1'000 / 1'600 mm und eine Spitzenhöhe von 175 mm. Sie bearbeitet Werkstücke mit einem Maximalgewicht von 150 kg.

Die Rundschleifmaschine ist universell einsetzbar und dank StuderPictogramming einfach und schnell zu programmieren. Ihr Maschinenbett aus Mineralguss Granitan® S103 gleicht kurzfristige Temperaturschwankungen weitgehend aus. Mit verschiedenen Optionen wie Messsteuerung, Auswuchtsystem, Anschlifferkennung und Längspositionierung lässt sie sich nachträglich an andere Schleifaufgaben anpassen.


硬件 / 软件

Hardware:

Schleifspindelstock wählbar:
- Revolver-Schleifspindelstock mit Scheibe rechts oder links und einer Innenschleifvorrichtung
- Automatisches Schwenken mit 3° Hirthverzahnung
- Aussen-Schleifspindelstock mit Scheibe rechts, 0° / 15° / 30°
C.O.R.E. Panel
Aussen- und Innenschleifen in einer Aufspannung möglich
Maschinenbett aus Mineralguss Granitan® S103

Software:

C.O.R.E. OS Betriebssystem
Einfachste Programmierung dank StuderPictogramming
StuderWINprogramming (Option) für das Erstellen von Schleif- und
Abrichtprogrammen auf einem externen PC

技术规范

千克 / 厘米

磅/英寸

直线轴

X 轴最大行程 370 mm

X 轴最高行进速度 15'000 mm/min

Z 轴最大行程 500 mm

Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW

最高速度 3'200 /min

最大砂轮直径 508 mm

最大砂轮宽度 80 mm

回转轴

B 轴回转范围 255 °

C 轴回转范围 ∞ °

工件数据

工件长度 400 mm

工件直径 349 mm

最大工件重量 150 kg

中心距 400 mm

中心高度 175 mm

直线轴

X 轴最大行程 370 mm

X 轴最高行进速度 15'000 mm/min

Z 轴最大行程 800 mm

Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW

最高速度 3'200 /min

最大砂轮直径 508 mm

最大砂轮宽度 80 mm

回转轴

B 轴回转范围 255 °

C 轴回转范围 ∞ °

工件数据

工件长度 650 mm

工件直径 349 mm

最大工件重量 150 kg

中心距 650 mm

中心高度 175 mm

直线轴

X 轴最大行程 370 mm

X 轴最高行进速度 15'000 mm/min

Z 轴最大行程 1'150 mm

Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW

最高速度 3'200 /min

最大砂轮直径 508 mm

最大砂轮宽度 80 mm

回转轴

B 轴回转范围 255 °

C 轴回转范围 ∞ °

工件数据

工件长度 1'000 mm

工件直径 349 mm

最大工件重量 150 kg

中心距 1'000 mm

中心高度 175 mm

直线轴

X 轴最大行程 370 mm

X 轴最高行进速度 15'000 mm/min

Z 轴最大行程 1'750 mm

Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW

最高速度 3'200 /min

最大砂轮直径 508 mm

最大砂轮宽度 80 mm

回转轴

B 轴回转范围 255 °

C 轴回转范围 ∞ °

工件数据

工件长度 1'600 mm

工件直径 349 mm

最大工件重量 150 kg

中心距 1'600 mm

中心高度 175 mm

下载

pdf, 10 MB

Produktbroschüre favorit

favorit - Der Preishit für die wichtigsten Anwendungen.

Download

视频

favorit CNC-Universal-Rundschleifmaschine / CNC universal cylindrical grinding machine
