按需定制 性价比很高的经济型磨床。
主要数据

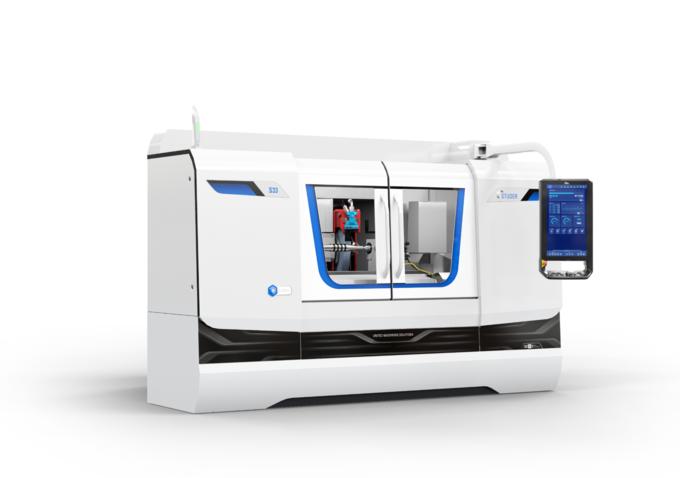

S33 是一款适用于小尺寸到大尺寸工件的数控万能内外圆磨床,同时支持单件加工,小批量和大批量生产。 其具备400/650/1000/1600mm的顶尖距和175mm的中心高。 工件最大加工重量为150kg。

其可在极短时间内从双顶尖装夹磨削转换为活主轴磨削。 即使是复杂工件也只需一次夹紧即可加工:这可通过新设计多工位磨削实现。 机床床身采用坚固的Granitan®S103人造花岗岩材质。

硬件 / 软件

硬件部分:

  • 可定制砂轮主轴:
    -转塔式砂轮头架可选配最多2个外圆, 1个内圆磨削主轴。 可以1°分度自动回转
    - 固定式砂轮头架可选装右置砂轮,角度:0° / 15° / 30°
  • 变频器控制的磨削电主轴,适用于转塔式砂轮头架用于内外圆磨削
  • 工件头架主轴配备C轴,可用于非圆和螺纹磨削
  • 工作台集成双T型槽,可用于修整设备
  • 全封闭外罩带两道滑动操作门
  • Granitan®S103人造花岗岩床身

软件部分:

  • 采用StuderPictogramming图标编程,编程简单方便
  • STUDER Quick-Set快速对刀软件可帮助减少设置和转换时间
  • 加料装置和外设均采用标准化接口
  • 集成软件模块,可灵活进行扩展
  • 提供StuderWINprogramming软件(可选),支持在外部计算机上创建磨削和修整程序
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 370 mm
X 轴最高行进速度 15'000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW
最高速度 3'200 /min
最大砂轮直径 508 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 240 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 400 mm
工件直径 0 - 349 mm
最大工件重量 150 kg
中心距 400 mm
中心高度 175 mm

直线轴

X 轴最大行程 14.6 inch
X 轴最高行进速度 590 inch/min
Z 轴最大行程 19.7 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 10 hp
最高速度 3'200 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 240 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 15.7 inch
工件直径 0 - 13.75 inch
最大工件重量 330 lbs
中心距 15.7 inch
中心高度 6.9 inch

直线轴

X 轴最大行程 370 mm
X 轴最高行进速度 15'000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW
最高速度 3'200 /min
最大砂轮直径 508 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 240 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 650 mm
工件直径 0 - 349 mm
最大工件重量 150 kg
中心距 650 mm
中心高度 175 mm

直线轴

X 轴最大行程 14.6 inch
X 轴最高行进速度 590 inch/min
Z 轴最大行程 31.5 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 10 hp
最高速度 3'200 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 240 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 25.6 inch
工件直径 0 - 13.75 inch
最大工件重量 330 lbs
中心距 25.6 inch
中心高度 6.9 inch

直线轴

X 轴最大行程 370 mm
X 轴最高行进速度 15'000 mm/min
Z 轴最大行程 1'150 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW
最高速度 3'200 /min
最大砂轮直径 508 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 240 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 1'000 mm
工件直径 0 - 349 mm
最大工件重量 150 kg
中心距 1'000 mm
中心高度 175 mm

直线轴

X 轴最大行程 14.6 inch
X 轴最高行进速度 590 inch/min
Z 轴最大行程 45.3 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 10 hp
最高速度 3'200 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 240 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 39.4 inch
工件直径 0 - 13.75 inch
最大工件重量 330 lbs
中心距 39.4 inch
中心高度 6.9 inch

直线轴

X 轴最大行程 370 mm
X 轴最高行进速度 15'000 mm/min
Z 轴最大行程 1'750 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 8 kW
最高速度 3'200 /min
最大砂轮直径 508 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 240 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 1'600 mm
工件直径 0 - 349 mm
最大工件重量 150 kg
中心距 1'600 mm
中心高度 175 mm

直线轴

X 轴最大行程 14.6 inch
X 轴最高行进速度 590 inch/min
Z 轴最大行程 68.9 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 10 hp
最高速度 3'200 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 240 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 63 inch
工件直径 0 - 13.75 inch
最大工件重量 330 lbs
中心距 63 inch
中心高度 6.9 inch
