一台机器, 四种磨削技术

PROFIMAT XT

主要数据

更高的运动轴快移,更高的加速度和更高的系统刚性 - 这些改进的影响因素的结合带来生产率和加工零件质量的提高。 这些特性是基于非常成功的PROFIMAT MT的经验和质量控制,使PROFIMAT XT成为稳定而强大的生产型磨削机床。

为满足日常生产和灵活技术应用的不同需求,Blohm开发了新机床系列。 灵活的配置选项结合PROFIMAT XT(尺寸从400x800 到 600x2000毫米)的模块化系统,使这新一代的机床成为适合不同客户的最佳磨削机床。


除了高质量的机器元件,如直线电机驱动,优质球墨铸铁和精密预载型线性导轨,新一代机床为操作人员提供了一个全新的用户界面。 由三部分组成的显示触屏面板供可单独调节的屏幕区域。 与所需工作步骤相关的信息可以以定制的方式进行编程和检索。 这里提供的可能范围包括工件绘图、3D模型、操作手册和原理图以及GripsProfile—由 Blohm 开发的用于砂轮轮廓成型的编程系统。 该区域还可提供符合工业4.0的可视化冷却过滤系统状态和过程监控显示。


Features

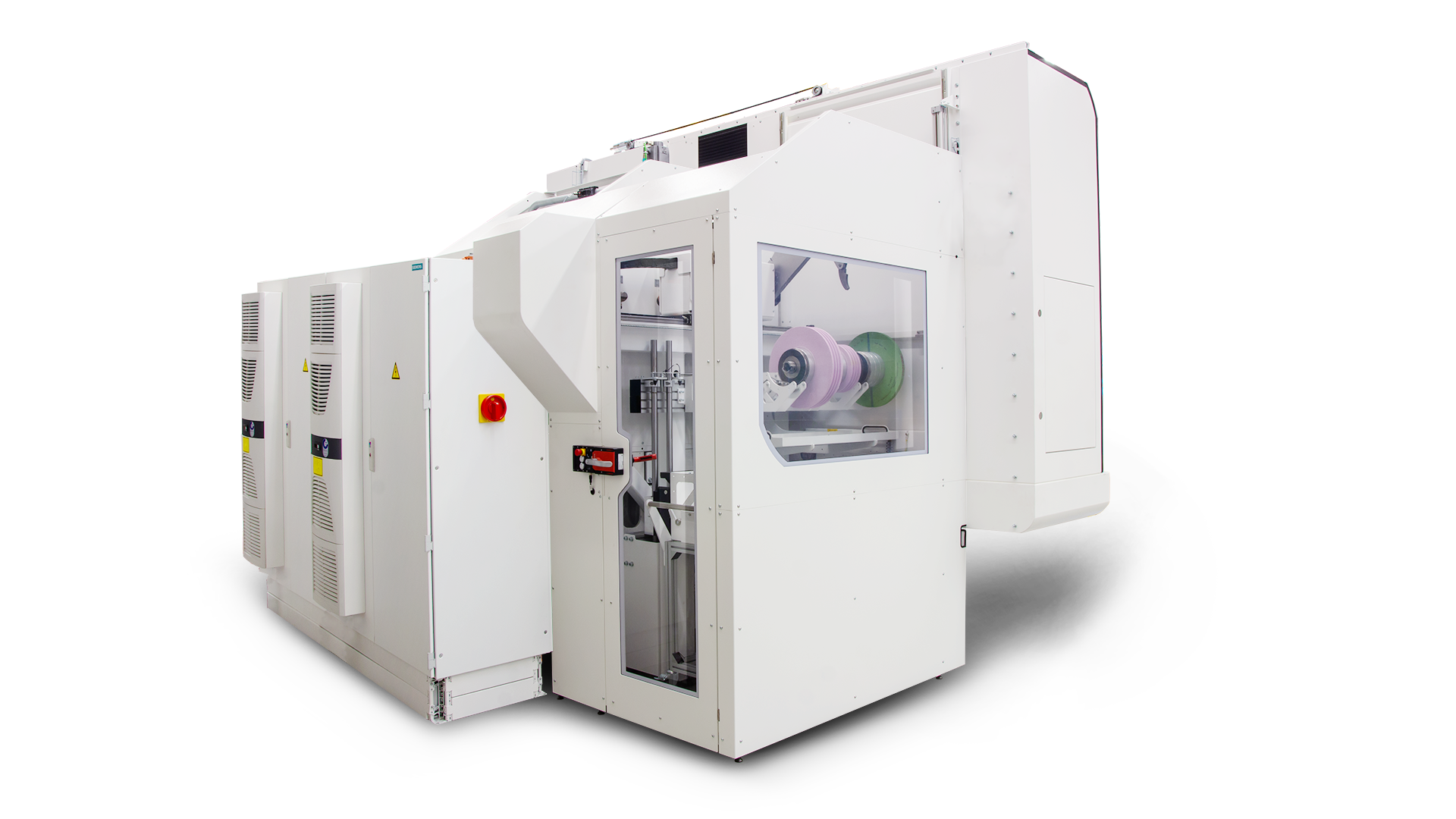

刀具更换装置 (可选的)

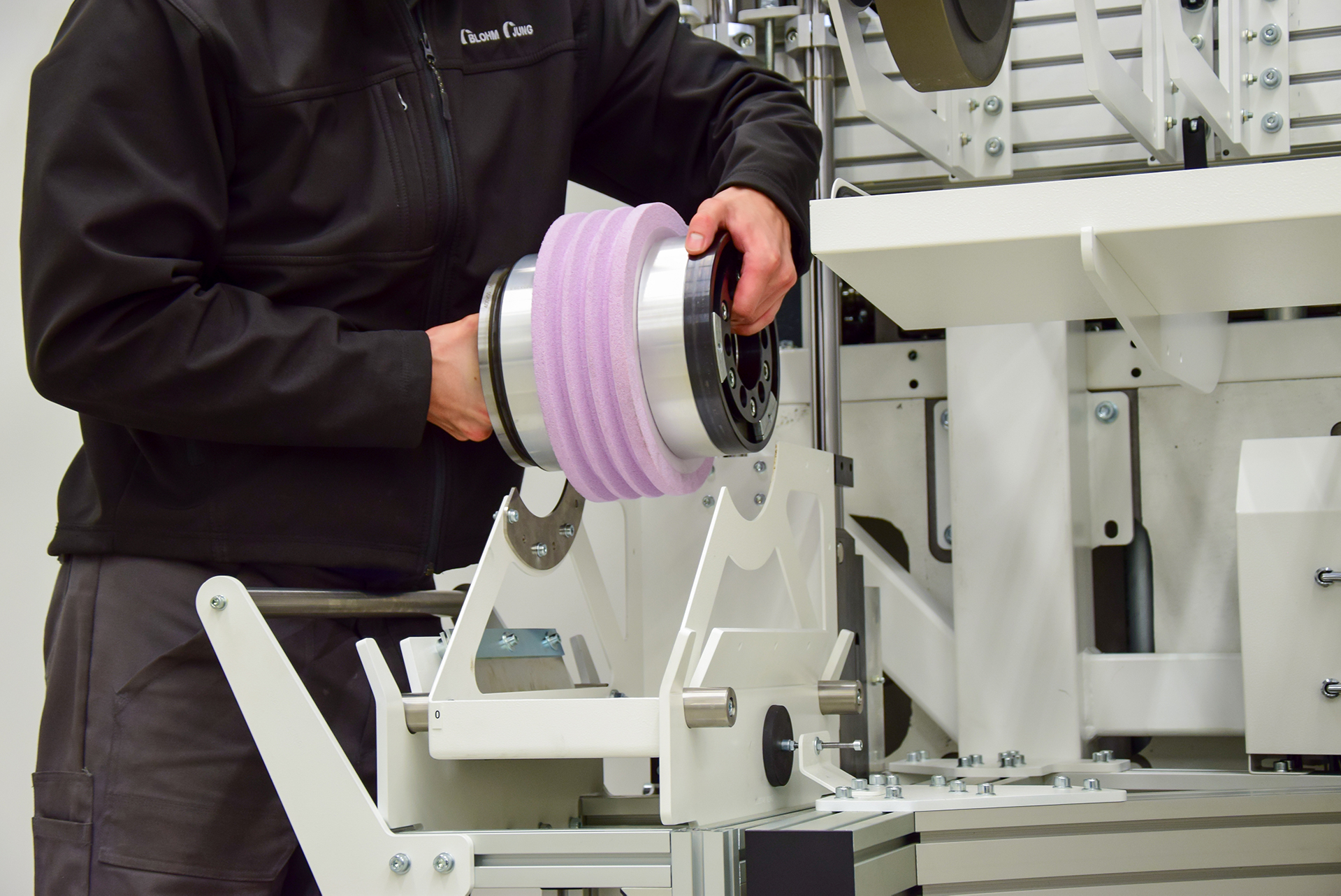

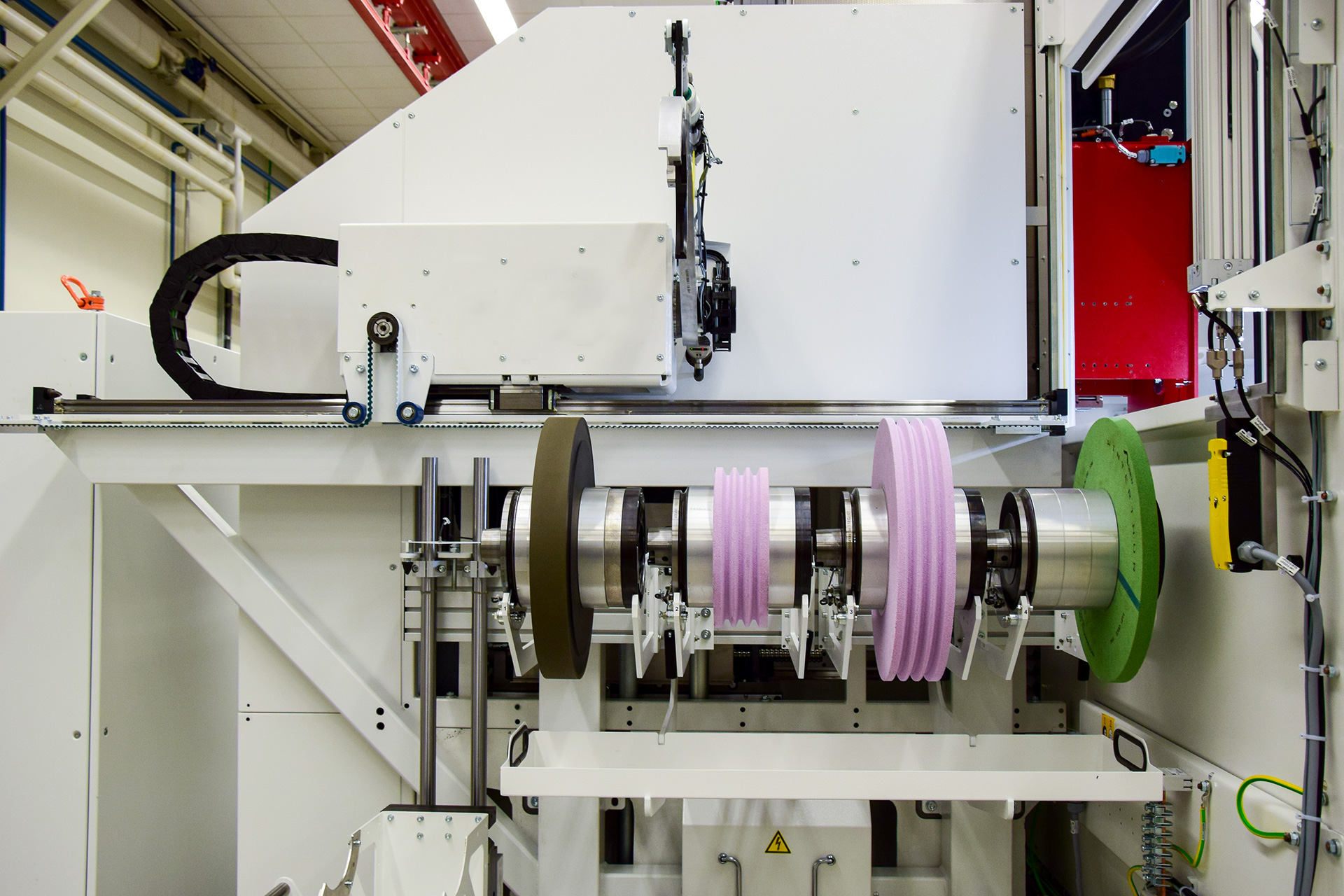

高效率的PROFIMAT XT机床集成四种磨削工艺,现可选配刀具更换装置可以实线几乎无人化的自动和高柔性性生产。

硬件 / 软件

硬件。

  • C.O.R.E. 面板
  • 完全模块化的系统
  • 设计特点:非常高的刚度,最小的振动,最小的热影响
  • 精确的线性导轨
  • 高质量的循环滚珠丝杠
  • 选项:线性直接驱动(X-轴)

软件。

  • C.O.R.E. OS操作系统
  • 最佳的操作指导
  • 用菜单指导的磨削和修整循环编程
  • UNITED GRINDING Digital Solutions™(联合磨削数字化解决方案)
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 1100 mm
X 轴最高行进速度 40000 mm/min
Y 轴最大行程 800 mm
Y 轴最高行进速度 10000 mm/min
Z 轴最大行程 360 mm
Z 轴最高行进速度 16000 mm/min

主轴驱动

最高主轴功率 62 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 160 mm

工件数据

最大工件重量 800 kg
台面尺寸 800 x 400 mm

直线轴

X 轴最大行程 43.3 inch
X 轴最高行进速度 1575 inch/min
Y 轴最大行程 31.4 inch
Y 轴最高行进速度 394 inch/min
Z 轴最大行程 14.1 inch
Z 轴最高行进速度 394 inch/min

主轴驱动

最高主轴功率 84 hp
最高速度 8000 rpm
最大砂轮直径 20.0 inch
最大砂轮宽度 6.0 inch

工件数据

最大工件重量 1764 lbs
台面尺寸 31.4 x 15.7 inch

直线轴

X 轴最大行程 1500 mm
X 轴最高行进速度 40000 mm/min
Y 轴最大行程 800 mm
Y 轴最高行进速度 10000 mm/min
Z 轴最大行程 360 mm
Z 轴最高行进速度 16000 mm/min

主轴驱动

最高主轴功率 62 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 160 mm

工件数据

最大工件重量 800 kg
台面尺寸 1200x400 mm

直线轴

X 轴最大行程 59.0 inch
X 轴最高行进速度 1575 inch/min
Y 轴最大行程 31.4 inch
Y 轴最高行进速度 394 inch/min
Z 轴最大行程 14.1 inch
Z 轴最高行进速度 394 inch/min

主轴驱动

最高主轴功率 84 hp
最高速度 8000 rpm
最大砂轮直径 20.0 inch
最大砂轮宽度 6.0 inch

工件数据

最大工件重量 1764 lbs
台面尺寸 47.2 x 15.7 inch

直线轴

X 轴最大行程 1100 mm
X 轴最高行进速度 40000 mm/min
Y 轴最大行程 800 mm
Y 轴最高行进速度 10000 mm/min
Z 轴最大行程 560 mm
Z 轴最高行进速度 10000 mm/min

主轴驱动

最高主轴功率 62 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 160 mm

工件数据

最大工件重量 800 kg
台面尺寸 800 x 600 mm

直线轴

X 轴最大行程 43.3 inch
X 轴最高行进速度 1575 inch/min
Y 轴最大行程 31.4 inch
Y 轴最高行进速度 394 inch/min
Z 轴最大行程 22.0 inch
Z 轴最高行进速度 394 inch/min

主轴驱动

最高主轴功率 84 hp
最高速度 8000 rpm
最大砂轮直径 20.0 inch
最大砂轮宽度 6.0 inch

工件数据

最大工件重量 1764 lbs
台面尺寸 31.4 x 23.6 inch

直线轴

X 轴最大行程 1500 mm
X 轴最高行进速度 40000 mm/min
Y 轴最大行程 800 mm
Y 轴最高行进速度 10000 mm/min
Z 轴最大行程 560 mm
Z 轴最高行进速度 16000 mm/min

主轴驱动

最高主轴功率 62 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 160 mm

工件数据

最大工件重量 800 kg
台面尺寸 1200x600 mm

直线轴

X 轴最大行程 59.0 inch
X 轴最高行进速度 1575 inch/min
Y 轴最大行程 31.4 inch
Y 轴最高行进速度 394 inch/min
Z 轴最大行程 22.0 inch
Z 轴最高行进速度 394 inch/min

主轴驱动

最高主轴功率 84 hp
最高速度 8000 rpm
最大砂轮直径 20.0 inch
最大砂轮宽度 6.0 inch

工件数据

最大工件重量 1764 lbs
台面尺寸 47.2 x 23.6 inch
