内圆和圆弧 磨削专家。
S121 Radius
主要数据

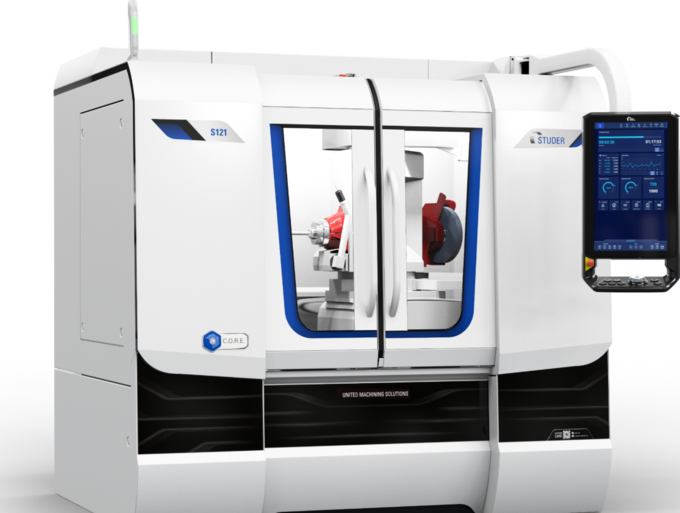

S121是一款内圆圆弧磨削机。 可作为卡盘零件内圆磨削、表面磨削和外圆磨削的理想设备。 该机型回转直径为300 mm, 最大工件重量为100 kg。

内圆圆弧磨削机尤其适合加工由硬质材料(如硬质合金、陶瓷和蓝宝石)制成的复杂工件,以及一般的磨削任务。 其具备多项技术特性, 如革命性的StuderGuide®导轨系统, 直线电机高精度轴驱动, 全自动直接驱动B轴等。

硬件 / 软件

硬件部分:

  • Granitan®s103人造花岗石材质床身
  • StuderGuide® 直线驱动导轨系统
  • 全自动直接驱动B轴, 回转范围为-20°至 + 91°
  • 主轴转塔配备两个磨削主轴,或一个固定主轴,或两个平行主轴
  • 工件头架主轴配备C轴,可用于成型和螺纹磨削
  • 全封闭外罩带两道滑动门

软件部分:

  • HMI StuderSIM使操作和编程变得简单
  • 利用StuderSIM编程和模拟软件,可在机床控制台或外部计算机上创建和模拟磨削及修整程序
  • 加料装置和外设均采用标准化接口
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 350 mm
X 轴最高行进速度 20'000 mm/min
Z 轴最大行程 350 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 15 kW
最高速度 120'000 /min
最大砂轮直径 250 mm
最大砂轮宽度 25 mm

回转轴

B 轴回转范围 180 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 300 mm
工件直径 0 - 300 mm
最大工件重量 100 kg
中心高度 150 mm

直线轴

X 轴最大行程 13.8 inch
X 轴最高行进速度 787 inch/min
Z 轴最大行程 13.8 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 10 hp
最高速度 120'000 rpm
最大砂轮直径 10 inch
最大砂轮宽度 1 inch

回转轴

B 轴回转范围 180 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 11.8 inch
工件直径 0 - 11.8 inch
最大工件重量 220 lbs
中心高度 5.9 inch
