高效的 小孔径加工设备。
主要数据

S122是一款数控生产型内圆磨削机,适用于小尺寸到大尺寸工件的批量生产。 该机型具备220 mm的回转直径。

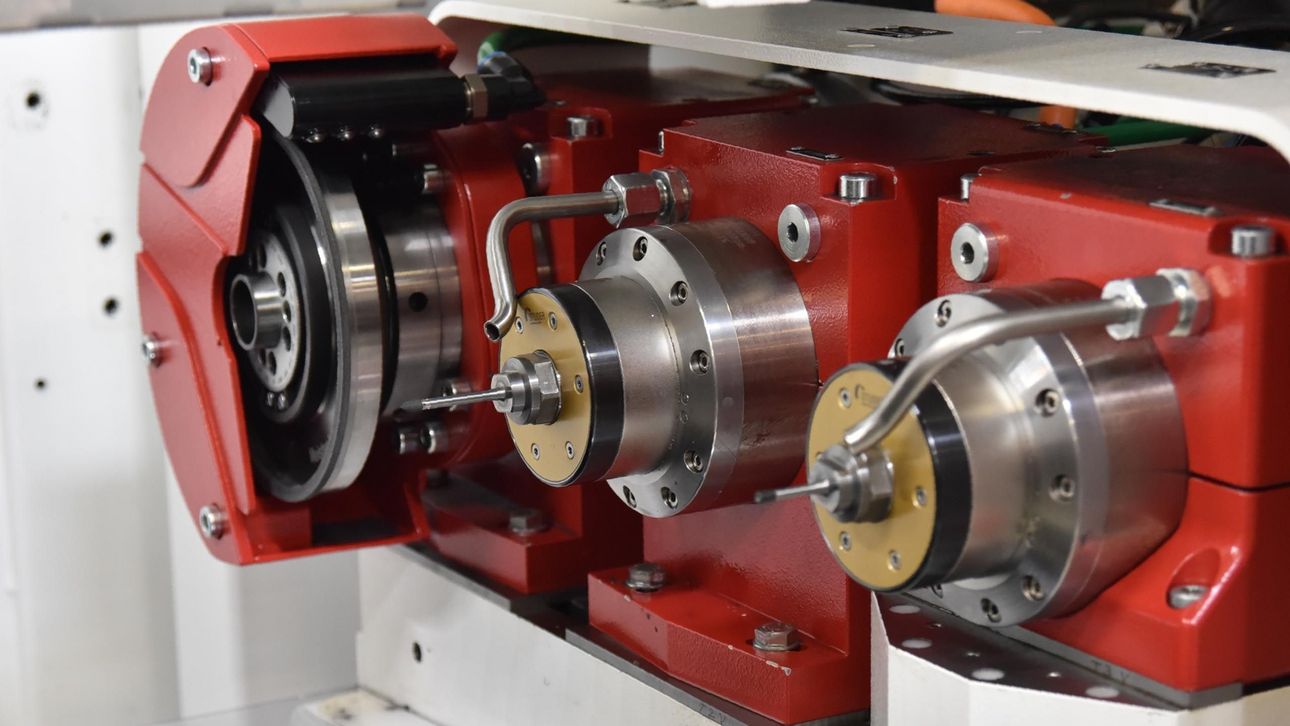

可加工工件长度最大为120 mm。 磨削长度最大为110 mm。 最多可使用3个平行磨削主轴。 其中一个可装配外圆磨削砂轮。 声誉卓著的精度源于Granitan®床身和X、Z轴的StuderGuide®导向系统。

技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 350 mm
X 轴最高行进速度 20'000 mm/min
Z 轴最大行程 350 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 15 kW
最高速度 120'000 /min
最大砂轮直径 150 mm
最大砂轮宽度 20 mm

回转轴

C 轴回转范围 ∞ °

工件数据

工件长度 0 - 120 mm
工件直径 0 - 70 mm
最大工件重量 3 kg
中心高度 110 mm

直线轴

X 轴最大行程 13.8 inch
X 轴最高行进速度 787 inch/min
Z 轴最大行程 13.8 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 20 hp
最高速度 120'000 rpm
最大砂轮直径 5.9 inch
最大砂轮宽度 0.8 inch

回转轴

C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 4.7 inch
工件直径 0 - 2.8 inch
最大工件重量 5.5 lbs
中心高度 4.3 inch
