中等尺寸精密零件 液压驱动型磨床。
主要数据

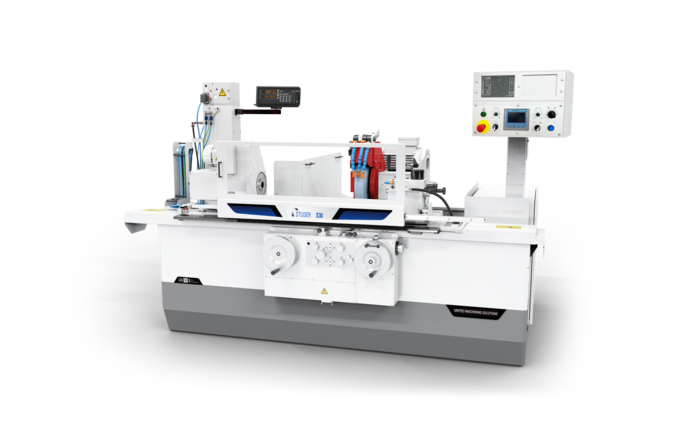

S30是一款适用于中等尺寸工件的内外圆磨削机,同时支持单件加工和小批量生产。 其具备650 / 1000的中心距和125 / 175 / 225 mm的中心高度。 工件最大加工重量为130kg。

这款内外圆磨削机适用于中等尺寸精密零件加工制造行业的各种应用。 这款简单、低成本的设备采用成熟的液压控制系统。 该设备操作简单, 可在短时间内完成转换。 床身采用Granitan®S103人造花岗石材质,也是这款磨削机的高性能组件得以发挥的基础,并可保持最高的精度、性能和可靠性长达多年。

硬件 / 软件

硬件部分:

  • 可定制砂轮主轴:
    - 砂轮主轴可选装左侧或右侧砂轮,以及内圆磨削附件(可选),可以5°锯齿形手动回转,0°和180°止停
    - 外部砂轮主轴可选装左侧砂轮
  • 机台可转动 10°/8.5°
  • 工件头架主轴标配液体动压轴承,可选装滚动轴承,可完成固定尖端和旋转尖端磨削
  • 尾座具尖端压力调节功能,支持微调,可方便快速地进行圆柱度校正
  • 控制柜固定于设备上。 可扩展添加测量控制和Sensitron功能
  • Granitan®s103人造花岗石材质床身
  • 自动研磨循环(带自动关断):
    -快速进给
    - 1和2级进给
    - 无进给
  • 进给手轮可快速回退至预设磨削余量位置
  • 带或不带快速进给的切入磨削和往复磨削
  • 内外圆磨削可一次设置
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 260 mm
X 轴最高行进速度 6 mm/min
Z 轴最大行程 700 mm
Z 轴最高行进速度 5'000 mm/min

主轴驱动

最高主轴功率 6 kW
最高速度 2'110 /min
最大砂轮直径 500 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 180 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 650 mm
工件直径 0 - 449 mm
最大工件重量 130 kg
中心距 650 mm
中心高度 225 mm

直线轴

X 轴最大行程 10.2 inch
X 轴最高行进速度 0.24 inch/min
Z 轴最大行程 27.5 inch
Z 轴最高行进速度 197 inch/min

主轴驱动

最高主轴功率 8 hp
最高速度 1'340 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 180 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 25.6 inch
工件直径 0 - 17.6 inch
最大工件重量 286 lbs
中心距 39.4 inch
中心高度 8.8 inch

直线轴

X 轴最大行程 260 mm
X 轴最高行进速度 6 mm/min
Z 轴最大行程 1'050 mm
Z 轴最高行进速度 5'000 mm/min

主轴驱动

最高主轴功率 6 kW
最高速度 2'110 /min
最大砂轮直径 500 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 180 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 1'000 mm
工件直径 0 - 449 mm
最大工件重量 130 kg
中心距 1'000 mm
中心高度 225 mm

直线轴

X 轴最大行程 10.2 inch
X 轴最高行进速度 0.24 inch/min
Z 轴最大行程 41.3 inch
Z 轴最高行进速度 197 inch/min

主轴驱动

最高主轴功率 8 hp
最高速度 1'340 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 180 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 39.4 inch
工件直径 0 - 17.6 inch
最大工件重量 286 lbs
中心距 39.4 inch
中心高度 8.8 inch
