处理复杂任务的
全功能型磨削中心。
主要数据
S41是一款用于大尺寸工件的数控万能内外圆磨床。 其具备1000/1600mm的顶尖距和225/275的中心高。 工件最大加工重量为250kg。
S41 是最新一代的数控万能内外圆磨床。 其具备多项技术特性, 如革命性的StuderGuide®导轨系统, X/Z轴直线电机高精度直驱, B轴力矩电机超快直驱, 丰富的砂轮头架配置选项等。
硬件 / 软件
硬件部分：

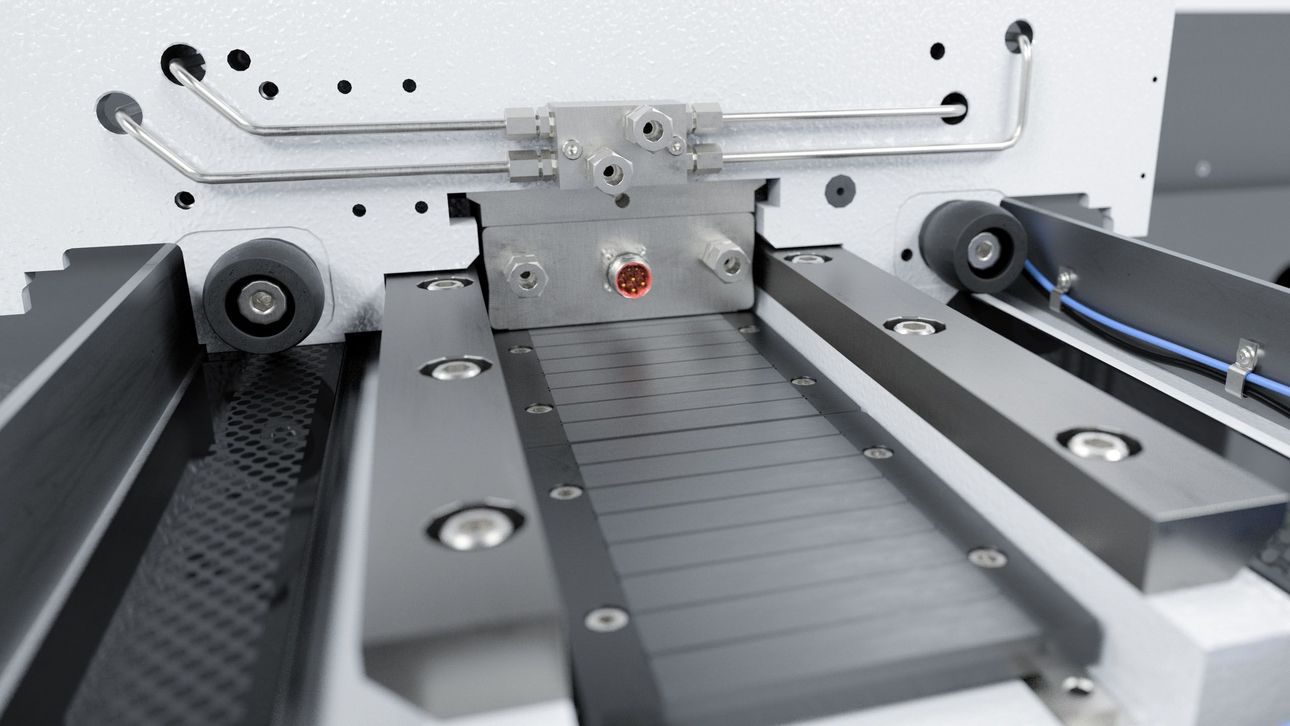

- 线性驱动StuderGuide®导轨系统

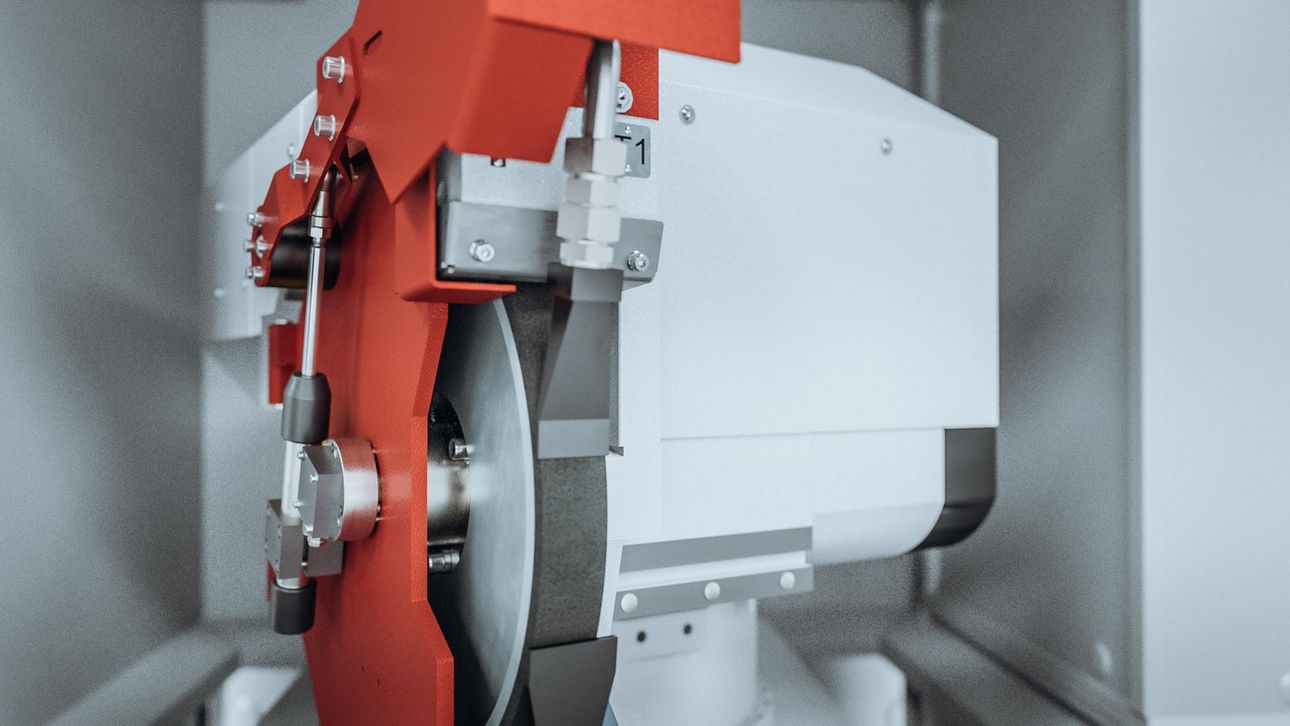

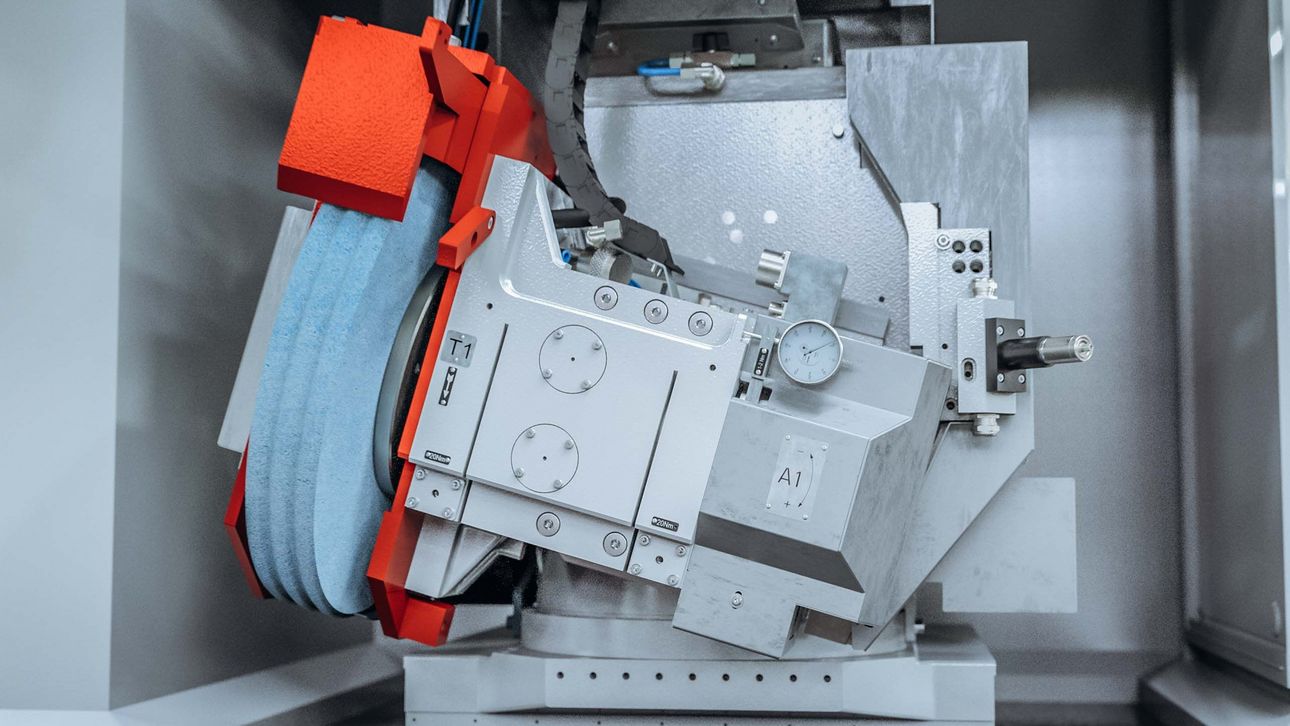

- 力矩电机直驱转塔式砂轮头架，分辨率0.00005°
- 可使用多达4个砂轮进行加工

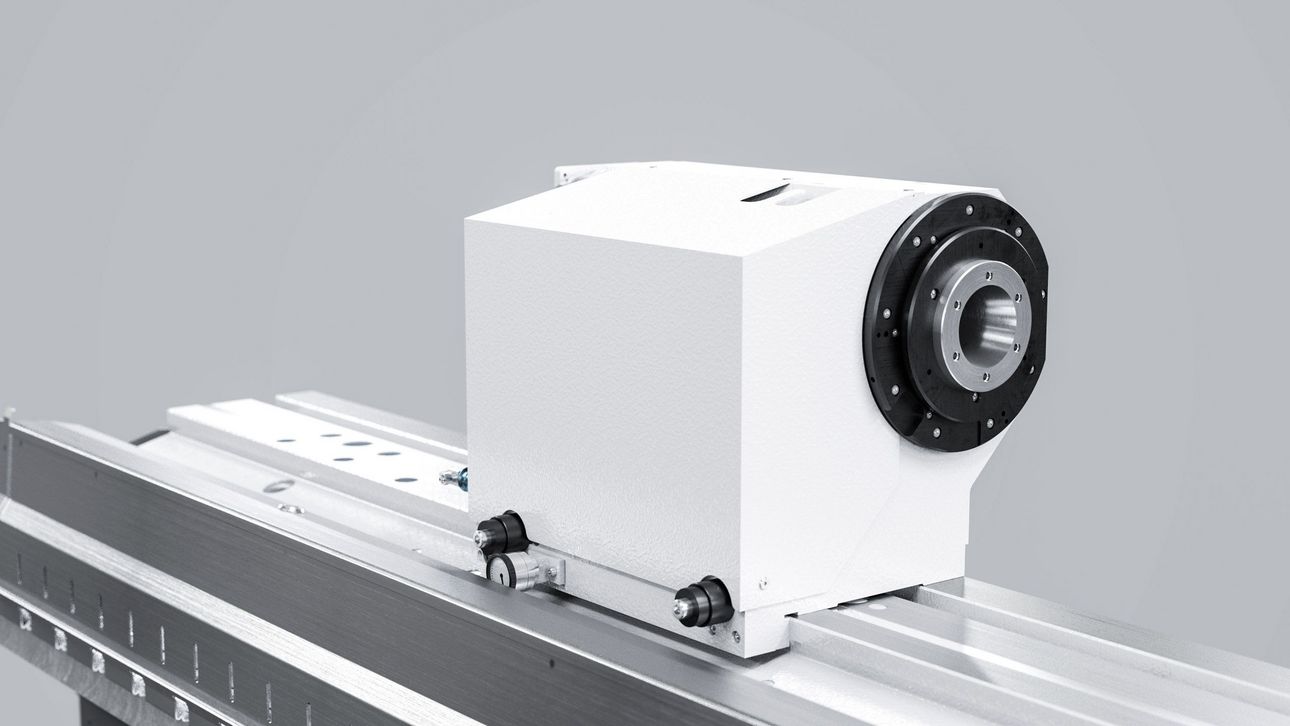

- 工件头架主轴配备C轴，可用于非圆和螺纹磨削
- C.O.R.E.面板
- 手持控制单元（PCU)可靠近磨削区 域便于设置调整
- 全封闭外罩带两道滑动操作门
- Granitan®S103人造花岗岩床身
软件部分：
- C.O.R.E.操作系统
- 采用StuderWIN系统，操作和编程极为简单
- StuderTechnology专家软件自动计 算磨削参数
- 使用StuderGRIND编程软件可直接在设备控制台和外部计算机上创建磨削和修整程序
- STUDER QuickSet快速对刀软件可帮助减少设置和转换时间
- 加料装置和外设均采用标准化接口
- 外部编程工作站可以实现所有软件 选项在StuderWIN界面下的编程。
技术规范
直线轴
X 轴最大行程
350 mm
X 轴最高行进速度
20'000 mm/min
Y 轴最大行程
100 mm
Z 轴最大行程
1'150 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
15 kW
最高速度
4'500 /min
最大砂轮直径
508 mm
最大砂轮宽度
100 mm
回转轴
A 轴回转范围
30 °
B 轴回转范围
270 °
C 轴回转范围
∞ °
工件数据
工件长度
1'000 mm
工件直径
549 mm
最大工件重量
250 kg
中心距
1'000 mm
中心高度
275 mm
直线轴
X 轴最大行程
350 mm
X 轴最高行进速度
20'000 mm/min
Y 轴最大行程
100 mm
Z 轴最大行程
1'750 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
15 kW
最高速度
4'500 /min
最大砂轮直径
508 mm
最大砂轮宽度
100 mm
回转轴
A 轴回转范围
30 °
B 轴回转范围
270 °
C 轴回转范围
∞ °
工件数据
工件长度
1'600 mm
工件直径
549 mm
最大工件重量
250 kg
中心距
1'600 mm
中心高度
275 mm
