大尺寸任务 多用途型号

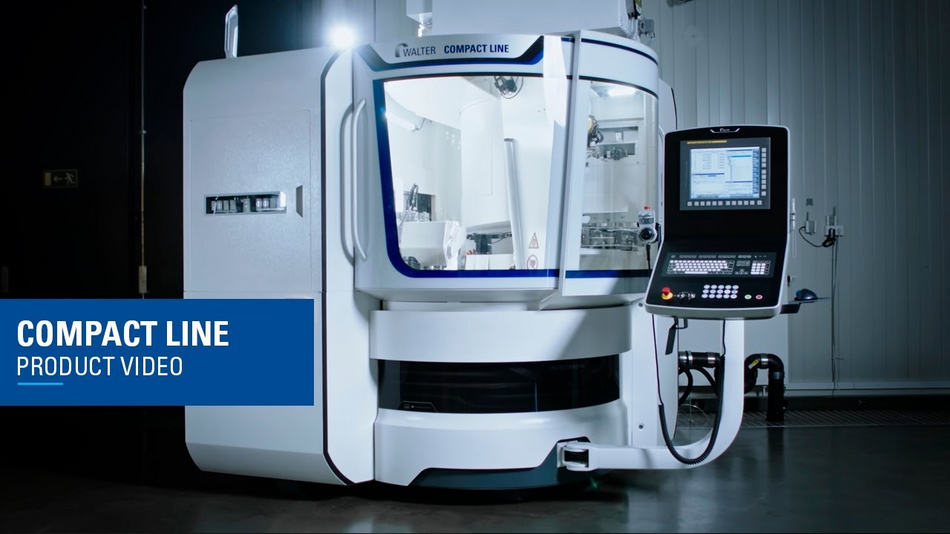

COMPACT LINE
主要数据

COMPACT LINE数控刀片磨床配备6个数控轴。 可用于割刀、铣刀、车刀和成型刀片等可转位刀片的加工生产。

该机型支持各种夹紧系统,并可通过即插即用的接口进行加装,为您的工具、订单和批量选择提供充分的自由度。 得益于极少的设置时间,即使是很小的批次也可以经济地生产。

Features

机械结构

低振动的灰铸铁机座具有非常好的缓冲性能 , 确保了最佳的表面加工效果。

运动机构

紧凑的6轴运动机构,在加工坐标轴B轴周围实现了短行程插值,并可减少非生产时间。

扭矩驱动

旋转轴B和C中的直线电机或扭矩电机直接驱动器可确保所有相关机轴的高动力性能和长期稳定性。

夹紧系统

夹紧系统以相同的方式安装在B轴上,并通过某种即插即用系统进行识别。

硬件 / 软件
  • 灵活的6轴机器人
  • 最多8个空位的托盘更换装置
  • "三合一" 修磨装置: 满足修整、恢复、压力成型需求
  • 磨削压力模块
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 450 mm
X 轴最高行进速度 15'000 mm/min
Y 轴最大行程 180 mm
Y 轴最高行进速度 10'000 mm/min
Z 轴最大行程 150 mm
Z 轴最高行进速度 10'000 mm/min

主轴驱动

最高主轴功率 6 kW
最高速度 7'000 /min
最大砂轮直径 250 mm
最大砂轮宽度 70 mm

回转轴

A 轴回转范围 40 °
B 轴回转范围 ∞ °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 50 mm
工件直径 3 - 50 mm

直线轴

X 轴最大行程 17,717 inch
X 轴最高行进速度 591 inch/min
Y 轴最大行程 7,087 inch
Y 轴最高行进速度 394 inch/min
Z 轴最大行程 9,906 inch
Z 轴最高行进速度 394 inch/min

主轴驱动

最高主轴功率 5,500 hp
最高速度 7.000,000 rpm
最大砂轮直径 250,000 inch
最大砂轮宽度 70,000 inch

回转轴

A 轴回转范围 40 deg
B 轴回转范围 ∞ deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 1,969 inch
工件直径 0,118 - 1,969 inch
