应用广泛,性价比高
favoritCNC
主要数据

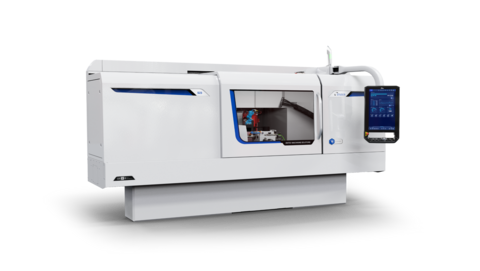

favoritCNC是一款适用于中型工件的数控万能外圆磨床。顶尖距范围为650/1000 mm,中心高为175 mm。 它可加工最大重量为80/120 kg的工件。

通过选配各种附件,如在线测量,平衡系统,接触检测和纵向定位,它可以适应各种磨削任务。 机床床身由坚固的人造花岗岩Granitan®S103构成,该磨床配备了高质量的部件,因此可确保长时间的优秀精度,性能和安全性。 全包型外壳使磨削过程更加完整。

硬件 / 软件

硬件:

  • 带右侧砂轮的转塔式砂轮头架和内圆磨削装置(可选),可手动旋转2.5°
  • 一次装夹即可进行外圆和内圆磨削
  • 人造花岗岩Granitan® S103制成的床身
  • CE认证

软件:

  • Studer Pictogramming提供操作简便的编程体验
  • 编程软件StuderGRIND(选配),可在外部PC上创建磨削和修整程序
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 285 mm
X 轴最高行进速度 10'000 mm/min
Z 轴最大行程 800 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 9 kW
最高速度 2'810 /min
最大砂轮直径 508 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 210 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 680 mm
工件直径 0 - 349 mm
最大工件重量 80 kg
中心距 650 mm
中心高度 175 mm

直线轴

X 轴最大行程 11.2 inch
X 轴最高行进速度 394 inch/min
Z 轴最大行程 31.5 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 12 hp
最高速度 2'810 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 210 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 26.8 inch
工件直径 0 - 13.75 inch
最大工件重量 176 lbs
中心距 25.6 inch
中心高度 6.9 inch

直线轴

X 轴最大行程 285 mm
X 轴最高行进速度 10'000 mm/min
Z 轴最大行程 1'150 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 9 kW
最高速度 2'810 /min
最大砂轮直径 508 mm
最大砂轮宽度 80 mm

回转轴

B 轴回转范围 210 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 1'030 mm
工件直径 0 - 349 mm
最大工件重量 120 kg
中心距 1'000 mm
中心高度 175 mm

直线轴

X 轴最大行程 11.2 inch
X 轴最高行进速度 394 inch/min
Z 轴最大行程 31.5 inch
Z 轴最高行进速度 878 inch/min

主轴驱动

最高主轴功率 12 hp
最高速度 2'810 rpm
最大砂轮直径 20 inch
最大砂轮宽度 3.15 inch

回转轴

B 轴回转范围 210 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 40.5 inch
工件直径 0 - 13.75 inch
最大工件重量 264 lbs
中心距 39.4 inch
中心高度 6.9 inch
下载
pdf, 9 MB
产品样本
favoritCNC - 应用广泛,性价比高
