复杂工件的全自动化完整加工理想解决方案。
主要数据

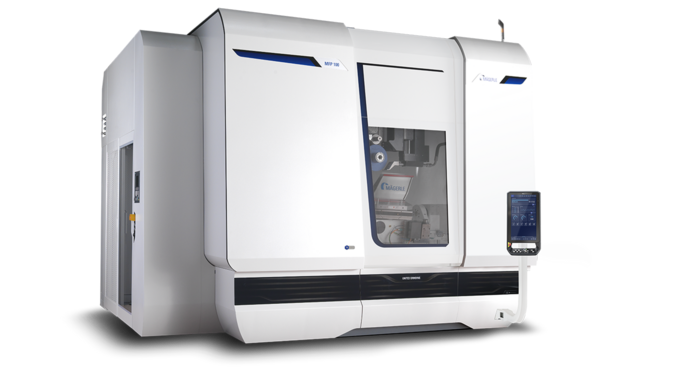

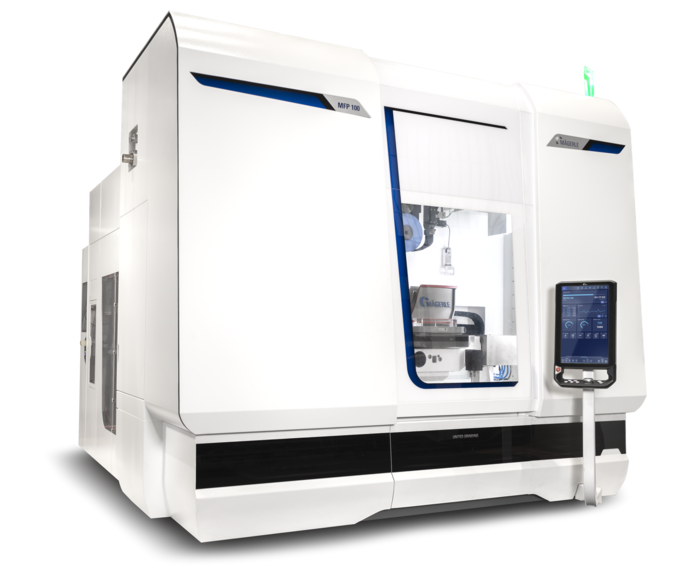

MÄGERLE MFP 100 - 通用型实用、高效磨削中心

MFP 100,Mägerle AG 为 MFP系列添加一款高柔性的新产品。 新的磨削中心具有加工速度快、刀具更换快、换刀装置可扩展等特点。

一次装夹下多工序加工

为实现通过一次装夹下可完成对重型和复杂工件的经济、精确的多工序加工,MÄGERLE针对这类市场需求开发了MFP 100。 新的Mägerle磨削中心的主轴功率为50千瓦,设计工作区域空间大,特别适合用于飞机和能源工业中导向器叶片和涡轮叶片的加工,以及胜任其他各类加工。 Mägerle使用2轴数控转台作为MFP 100的标准配置。 作为选配,该磨削中心可升级到3轴数控转台系统。

短刀具更换周期

MFP 100 的突出特点之一是完善的刀具和修整滚轮更换系统。 双臂交换臂可同时更换砂轮和相应的金刚石滚轮。 非生产时间显著减少。 不但刀具更换周期极大缩短,移动轴的快移速度也显著增加,最高可达40米/分钟。 新MFP-100磨削中心的生产率整体提高,单位成本显著降低。

多达60个刀具位置

MFP 100的刀具更换系统可以扩展。 标准版本最多可以配备30个工位。 可以选配最多60个工位的扩展。 相对来说,MFP-100的刀具管理也很富余,可以管理多达500个不同的刀具。 除了直径300毫米的砂轮和相关的直径160毫米的金刚石成型滚轮外,还可以装载所有其他刀具 (如钻头、铣刀、CBN砂轮或测头)。

紧凑且符合人体工程学

除了MFP 100的性能特征,其紧凑设计也令人印象深刻。 宽4.6米,深度4米,与同类别磨削设备相比占地面积非常小。 NC工作台的装载可以通过手动起重机或机器人从顶部和前部方便完成。 便于进行维护和保养工作的后部通道赋予新Mäerle磨削中心出色的人体工程学设计。

  • 高精度多面体复合加工
  • 30/60工位刀具库
  • 双卡爪交换臂刀具更换系统
  • 自动喷嘴更换系统
  • 刀具内部冷却
  • 刀具数据库
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 1000 mm
X 轴最高行进速度 40000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 30000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 30000 mm/min

主轴驱动

最高主轴功率 50 kW
最高速度 10000 /min
最大砂轮直径 300 mm
最大砂轮宽度 100 mm

回转轴

A 轴回转范围 210 °
B 轴回转范围 360 °
C 轴回转范围 360 °

工件数据

台面尺寸 1000 x 750 mm

直线轴

X 轴最大行程 39.370 inch
X 轴最高行进速度 1575 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 1181 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 1181 inch/min

主轴驱动

最高主轴功率 67.050 hp
最高速度 10000 rpm
最大砂轮直径 11.811 inch
最大砂轮宽度 3.937 inch

回转轴

A 轴回转范围 210 deg
B 轴回转范围 360 deg
C 轴回转范围 360 deg

工件数据

台面尺寸 39.4 x 29.5 inch
