紧凑型高生产效率解决方案
MFP 30
主要数据

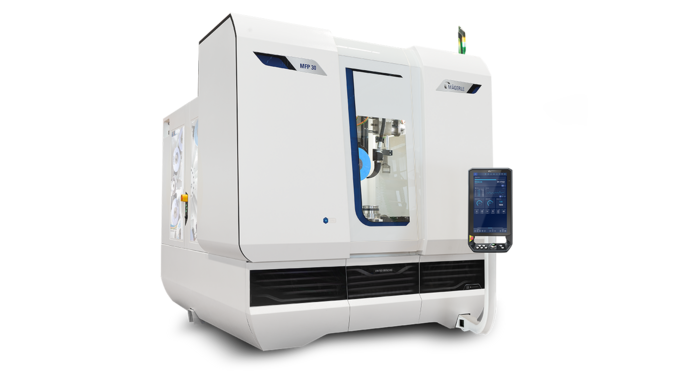

紧凑型机器概念

紧凑型5轴磨削中心是磨削复杂几何形状工件的理想选择,例如飞机发动机导向器叶片、涡轮叶片或围带类零件等。 待加工的工件直接从前面装入工作区域,符合人体工程学。 带夹具的重型工件可以用起重机从上面装载。 紧凑而又节省空间的设计可优化使用现有生产区域,并实现有效的生产流程。

高性能和高扭矩

高性能主轴的强大驱动允许各种磨削工艺的组合,如用刚玉砂轮的大切深磨削或用CBN砂轮的磨削。 即使在低转速区间,也可提供较大的功率和高扭矩。 通过坚固的刀具夹具,可以实现宽轮廓的加工,并具有高材料去除率。 磨削过程可以用乳化液或磨削油完成。 高性能主轴的高转速区域为工件在一次装夹下的要求苛刻的磨削和铣削工序提供了最佳的加工条件。

工艺优化的冷却液供应

通过双轴控制喷嘴提供最佳的冷却液供应。 对于钻孔和铣削刀具,磨头箱主轴两侧的喷嘴可对钻、铣加工提供冷却液。

通过集成的砂轮清洁系统,在磨削过程中砂轮保持更清洁和锋利,使用的时间更长。 这提高了材料去除率,同时减少了砂轮的消耗。

技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 500 mm
X 轴最高行进速度 50000 mm/min
Y 轴最大行程 450 mm
Y 轴最高行进速度 30000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 30000 mm/min

主轴驱动

最高主轴功率 18 kW
最高速度 12000 /min
最大砂轮直径 300 mm
最大砂轮宽度 60 mm

回转轴

A 轴回转范围 210 °
B 轴回转范围 360 °
C 轴回转范围 360 °

工件数据

台面尺寸 500 x 500 mm

直线轴

X 轴最大行程 19.685 inch
X 轴最高行进速度 1969 inch/min
Y 轴最大行程 17.717 inch
Y 轴最高行进速度 1181 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 1181 inch/min

主轴驱动

最高主轴功率 24.138 hp
最高速度 12000 rpm
最大砂轮直径 11.811 inch
最大砂轮宽度 2.362 inch

回转轴

A 轴回转范围 210 deg
B 轴回转范围 360 deg
C 轴回转范围 360 deg

工件数据

台面尺寸 19.7 x 19.7 inch
