更高的生产效率 更低的成本
主要数据

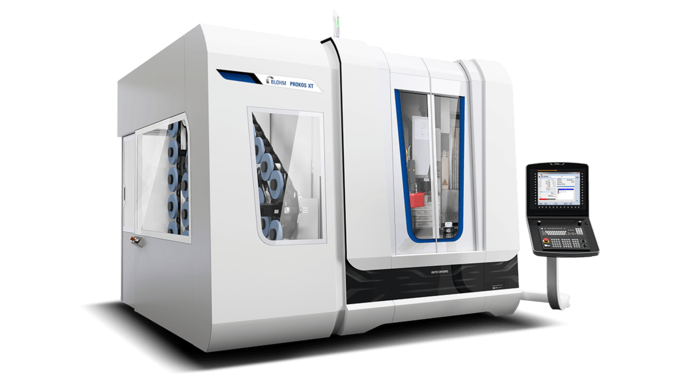

PROKOS XT是复杂工件的自动化处理方面的理想磨削机。 除了磨削,该多轴磨削中心还可以执行钻孔和铣削作业。

一个特别的亮点:独特的SmartCAM软件可确保从规划阶段到NC程序的完整CAD一致性

  • 一次夹紧即能完成全部加工操作
  • 吞吐时间显著缩短
  • 高生产效率
  • 高速冲击磨削减少了工件上的热负荷
  • 24位置刀具更换器
  • 通过预模拟进行碰撞测试(SmartCAM)
  • 也可作为带机器人、装载、清洁和测量站的完全自动化单元
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 450 mm
X 轴最高行进速度 120000 mm/min
Y 轴最大行程 450 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 900 mm
Z 轴最高行进速度 50000 mm/min

主轴驱动

最高主轴功率 35 kW
最高速度 12000 /min
最大砂轮直径 300 mm
最大砂轮宽度 50 mm

回转轴

A 轴回转范围 130 °
B 轴回转范围 360 °

工件数据

台面尺寸 300 x 300 mm

直线轴

X 轴最大行程 17.700 inch
X 轴最高行进速度 4724 inch/min
Y 轴最大行程 17.700 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 35.400 inch
Z 轴最高行进速度 1969 inch/min

主轴驱动

最高主轴功率 47.000 hp
最高速度 12000 rpm
最大砂轮直径 12.000 inch
最大砂轮宽度 2.000 inch

回转轴

A 轴回转范围 130 deg
B 轴回转范围 360 deg

工件数据

台面尺寸 11.8 x 11.8 inch
