可担负重任的
多用途磨床。
主要数据

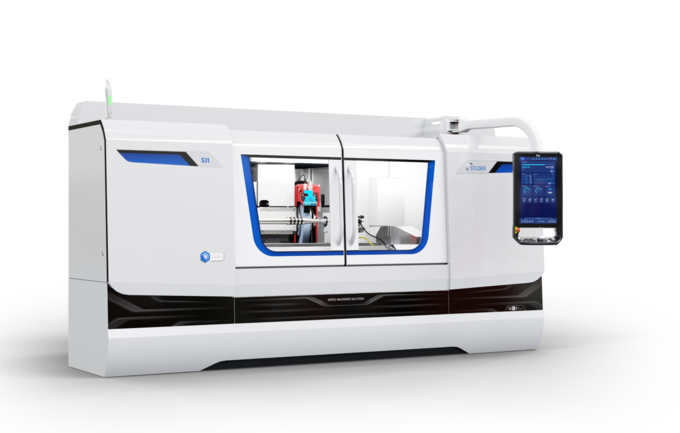

S31 是一款适用于小尺寸到大尺寸工件的数控万能内外圆磨床，同时支持单件加工，小批量和大批量生产。 其具备400/650/1000/1600mm的顶尖距和175mm的中心高度。 工件最大加工重量为150kg。
S31采用可扩展模块化系统, 可以充分涵盖您的需求。 配备了0.00005°高分辨率的砂轮头架旋转B轴, 一次装夹即可完成外圆、内圆和端面磨削。 机床床身采用坚固的Granitan®S103人造花岗岩材质。
硬件 / 软件
硬件部分：
- 转塔式砂轮主轴可选装：
-无级分度B轴，力矩电机
-1°分度B轴，端齿盘定位 - 变频控制的磨削电主轴，适用于内外圆磨削
- 工件头架主轴配备C轴，可用于非圆和螺纹磨削
- C.O.R.E.面板
- 工作台集成双T型槽，可用于安装修整设备
- 全封闭外罩带双滑动门
- Granitan®S103人造花岗岩床身
软件部分：
- C.O.R.E. OS操作系统
- 采用StuderPictogramming图标编程，编程简单方便
- STUDER QuickSetk快速对刀软件可帮助减少设置和转换时间
- 高速加工 (HSM)，帮助实现高效、高精度的非圆磨削
- 加料装置和外设均采用标准化接口
- 集成软件模块，可灵活进行扩展
- 提供StuderWINprogramming软件（可选），支持在外部计算机上创建磨削和修整程序
技术规范
直线轴
X 轴最大行程
370 mm
X 轴最高行进速度
15'000 mm/min
Z 轴最大行程
500 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
11.5 kW
最高速度
3'200 /min
最大砂轮直径
508 mm
最大砂轮宽度
80 mm
回转轴
B 轴回转范围
255 °
C 轴回转范围
∞ °
工件数据
工件长度
400 mm
工件直径
349 mm
最大工件重量
150 kg
中心距
400 mm
中心高度
175 mm
直线轴
X 轴最大行程
370 mm
X 轴最高行进速度
15'000 mm/min
Z 轴最大行程
800 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
11.5 kW
最高速度
3'200 /min
最大砂轮直径
508 mm
最大砂轮宽度
80 mm
回转轴
B 轴回转范围
255 °
C 轴回转范围
∞ °
工件数据
工件长度
650 mm
工件直径
349 mm
最大工件重量
150 kg
中心距
650 mm
中心高度
175 mm
直线轴
X 轴最大行程
370 mm
X 轴最高行进速度
15'000 mm/min
Z 轴最大行程
1'150 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
11.5 kW
最高速度
3'200 /min
最大砂轮直径
508 mm
最大砂轮宽度
80 mm
回转轴
B 轴回转范围
255 °
C 轴回转范围
∞ °
工件数据
工件长度
1'000 mm
工件直径
349 mm
最大工件重量
150 kg
中心距
1'000 mm
中心高度
175 mm
直线轴
X 轴最大行程
370 mm
X 轴最高行进速度
15'000 mm/min
Z 轴最大行程
1'750 mm
Z 轴最高行进速度
20'000 mm/min
主轴驱动
最高主轴功率
11.5 kW
最高速度
3'200 /min
最大砂轮直径
508 mm
最大砂轮宽度
80 mm
回转轴
B 轴回转范围
255 °
C 轴回转范围
∞ °
工件数据
工件长度
1'600 mm
工件直径
349 mm
最大工件重量
150 kg
中心距
1'600 mm
中心高度
175 mm
