KC33 通用性和灵活性极强 适用于各种零件的磨削应用

KC33

主要数据

KC33适用于单件和批量磨削中型尺寸的工件。 其顶尖距离达650/1000毫米,中心高度为175毫米。可以加工最重80/120公斤的工件。

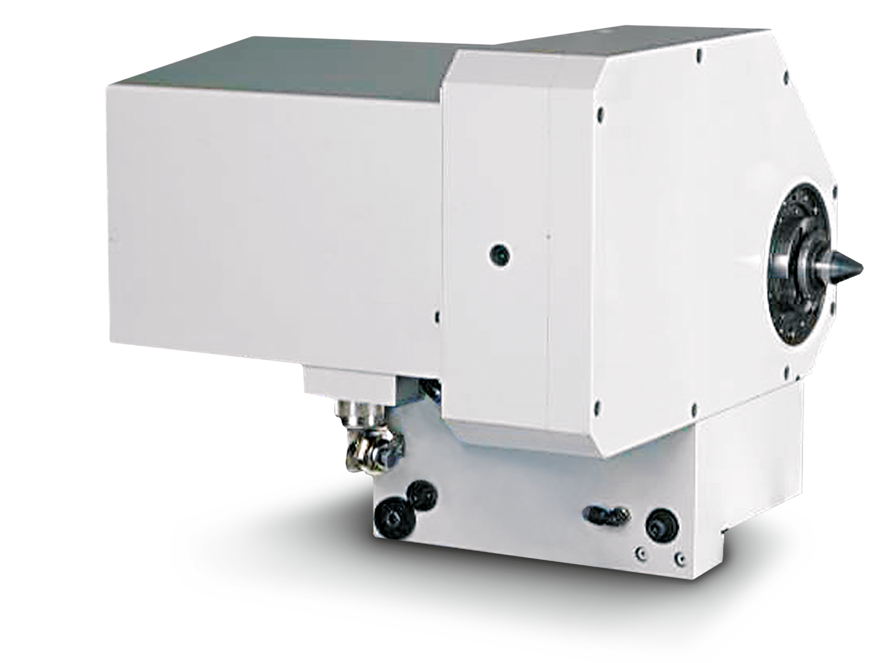

坚固的Granitan®人造花岗岩床身及顶级的STUDER部件,确保机床顶级精度和稳定可靠的性能。高精度头架(0.0004mm)和精密微调锥(0.0001mm)尾架,确保加工精度。自动B轴,分度分辨率1° ,可同时加装内圆主轴及外圆主轴,实现内外圆复杂零件的一次装卡完整磨削。固定式砂轮头架可配置外圆砂轮最大宽度到140mm ,实现高效一次性切入磨削。

硬件 / 软件

硬件部分:

  • 可选配的砂轮头架:

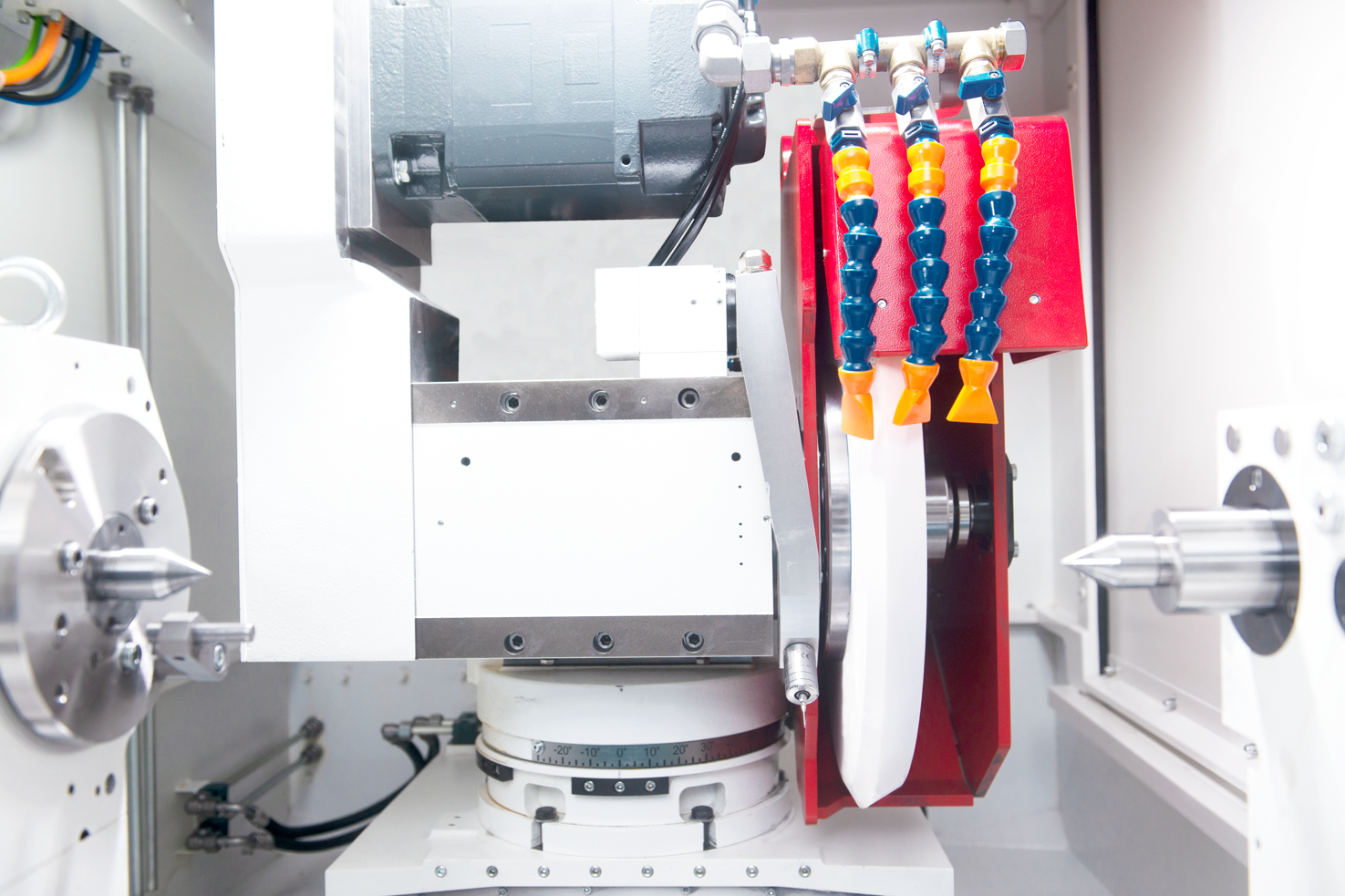

    - 转台砂轮头架:可配置一个外圆磨削主轴和一个内圆磨削主轴,头架转台自动旋转1°分度,可选手动旋转2.5°分度
    - 外圆砂轮头架:右置,可设置到0度,15度和30度档位

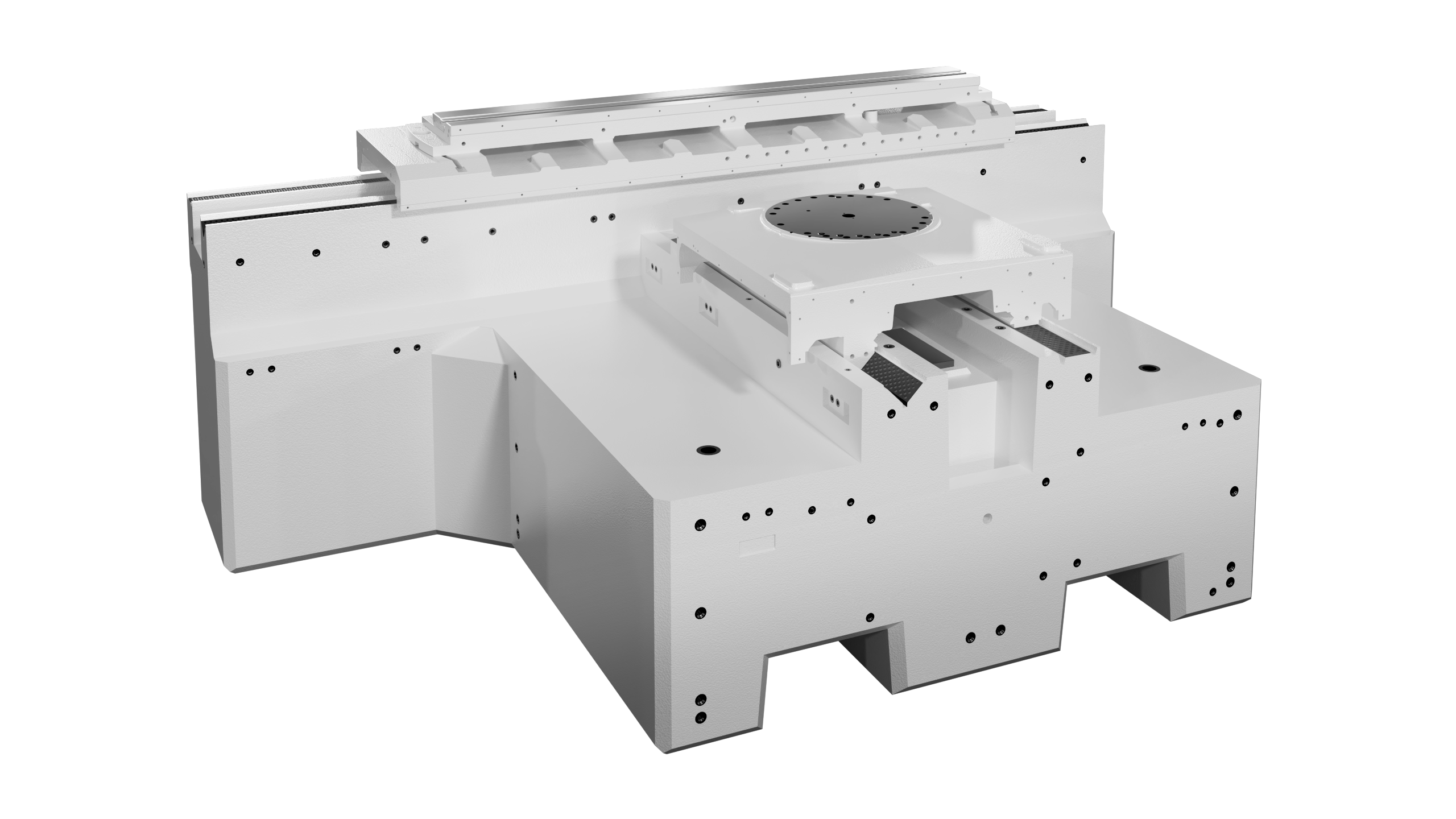

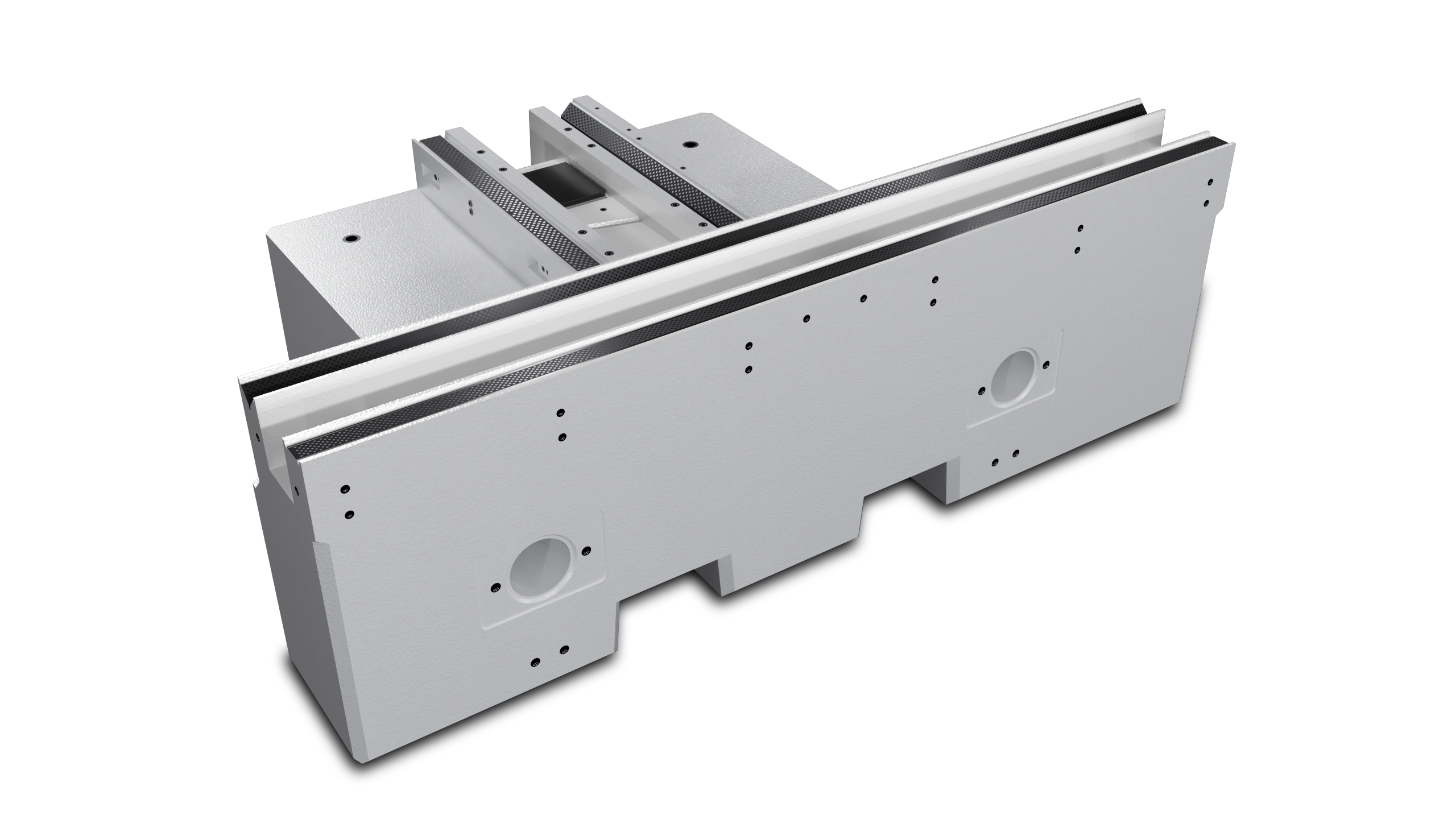

  • Granitan® 人造花岗岩床身

软件部分:

  • 采用StuderPictogramming图标编程,编程简单方便
  • StuderGRIND 编程软件便于机外编制磨削和修整程序
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 285 mm
X 轴最高行进速度 5000 mm/min
Z 轴最大行程 1150 mm
Z 轴最高行进速度 10000 mm/min

主轴驱动

最高主轴功率 11 kW
最大砂轮直径 500 mm
最大砂轮宽度 110 mm

回转轴

B 轴回转范围 195 °
C 轴回转范围 ∞ °

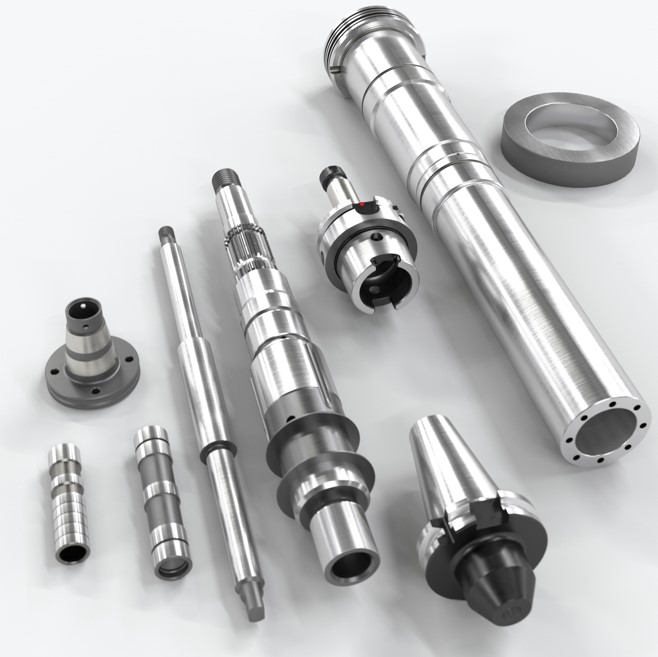

工件数据

工件长度 650 mm
工件直径 349 mm
最大工件重量 80 kg
中心距 650 mm
中心高度 175 mm

工件数据

工件长度 25.6 inch
工件直径 13.75 inch
最大工件重量 330 lbs
中心距 25.6 inch
中心高度 6.9 inch

直线轴

X 轴最大行程 285 mm
X 轴最高行进速度 5000 mm/min
Z 轴最大行程 1150 mm
Z 轴最高行进速度 10000 mm/min

主轴驱动

最高主轴功率 11 kW
最大砂轮直径 500 mm
最大砂轮宽度 110 mm

回转轴

B 轴回转范围 195 °
C 轴回转范围 ∞ °

工件数据

工件长度 1000 mm
工件直径 349 mm
最大工件重量 120 kg
中心距 1000 mm
中心高度 175 mm
