适用于小尺寸工件的 高效磨削机。
主要数据

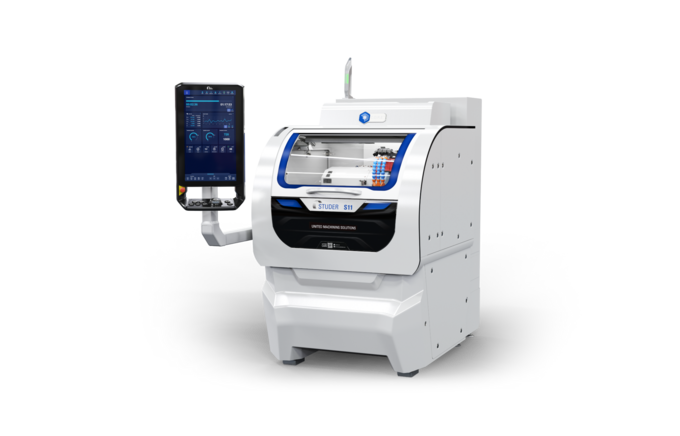

S11 是一款适用于小尺寸工件的生产型外圆磨床。 其具备200mm的顶尖距和125mm的中心高。 工件最大加工重量为3kg。

这款生产型外圆磨床是根据市场需求量身定制的。 高动态的轴驱动、卓越的STUDER导轨系统、非常短的响应时间和经过优化的行程路径共同构建了S11的高性能基础。可选项高达140m/s的高速磨削 (HSG) 也有助于提高生产效率。 占用空间不到1.8 m2,任何车间均可采用。

硬件 / 软件

硬件部分:

  • 砂轮可以0°或20°角度安装
  • 右置砂轮 Ø 500 x 63 x 203 mm
  • 两种全封闭机床罩壳:
    -大尺寸前端开口, 适合手动或小规格加料系统
    -顶部掀盖式加料, 尤其适合串联多台设备
  • 双轴向盖板 (伸缩式防护板和风箱式皮老虎)
  • Granitan®S103人造花岗岩床身
  • PCT触摸屏(投射电容触控)

软件部分:

  • 采用基于Fanuc 0i-TF数控系统的新用户界面StuderWINfocus,编程简单方便
  • 可视化加工过程简单明了
  • 优化的触摸屏操作软件
  • 设备控制台集成测量控制软件
  • StuderWIN编程软件支持在PC上创建磨削和
    修整程序
  • StuderGRIND编程软件支持在外部计算机上创建磨削和修整程序
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 210 mm
X 轴最高行进速度 15'000 mm/min
Z 轴最大行程 210 mm
Z 轴最高行进速度 15'000 mm/min

主轴驱动

最高主轴功率 5 kW
最高速度 3'200 /min
最大砂轮直径 508 mm
最大砂轮宽度 63 mm

回转轴

C 轴回转范围 ∞ °

工件数据

工件长度 0 - 130 mm
工件直径 0 - 249 mm
最大工件重量 3 kg
中心距 200 mm
中心高度 125 mm

直线轴

X 轴最大行程 8.3 inch
X 轴最高行进速度 590 inch/min
Z 轴最大行程 8.3 inch
Z 轴最高行进速度 590 inch/min

主轴驱动

最高主轴功率 6.1 hp
最高速度 3'200 rpm
最大砂轮直径 20 inch
最大砂轮宽度 2.5 inch

回转轴

C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 5.1 inch
工件直径 0 - 9.8 inch
最大工件重量 6.6 lbs
中心距 7.9 inch
中心高度 4.9 inch
