适用于自动化加工的高性能磨床
主要数据

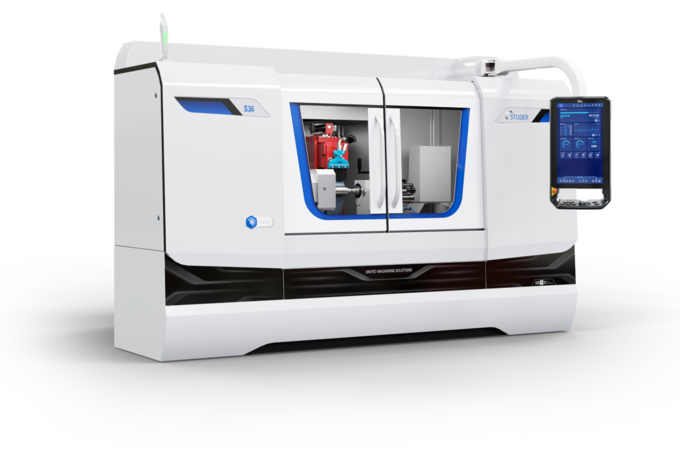

S36的设计尤其旨在满足对高精度轴类零件加工,如针对日 益增长的电动汽车相关的零件生产解决方案。该机床配备 直径为610mm、宽度为125mm的砂轮,可高效经济地磨削当 前应用领域的零件以及未来会出现的潜在的高精度工 件。15 kW 的高功率磨削主轴和大尺寸的砂轮能高效、安全 地实现这些汽车和液压部件一次装夹的最高精度磨削。

硬件 / 软件

硬件部分:

  • 右置砂轮的外圆砂轮头架,0° / 15° / 30°
  • 用于外圆磨削的变频驱动磨削电主轴
  • 用于高精度非圆成型和螺纹磨削的
    工件头架 C 轴
  • 集成在工作台上用于修整装置的双T
    型槽
  • C.O.R.E. 操作面板
  • 用于在磨削过程中进行设置的手持
    控制单元 (PCU)
  • 配置两个滑动门的全密封防护罩
  • Granitan® S103 人造花岗岩床身

软件部分:

  • C.O.R.E. OS 操作系统
  • StuderPictogramming 实现简易编程
  • 标准化接口用于上下料系统和辅助
    设备
  • 集成的软件模块,可灵活扩展
  • 可在外部电脑上创建磨削和修整程
    序的 StuderWINprogramming
    (选装项)
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 370 mm
X 轴最高行进速度 15'000 mm/min
Z 轴最大行程 800 mm
Z 轴最高行进速度 20'000 mm/min

主轴驱动

最高主轴功率 15 kW
最高速度 1'500 /min
最大砂轮直径 610 mm
最大砂轮宽度 125 mm

回转轴

C 轴回转范围 ∞ °

工件数据

工件长度 0 - 800 mm
工件直径 0 - 449 mm
最大工件重量 150 kg
中心距 650 mm
中心高度 225 mm

直线轴

X 轴最大行程 14.5 inch
X 轴最高行进速度 590 inch/min
Z 轴最大行程 31.5 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 20.5 hp
最高速度 1'500 rpm
最大砂轮直径 24 inch
最大砂轮宽度 4.92 inch

回转轴

C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 31.5 inch
工件直径 0 - 17.6 inch
最大工件重量 330 lbs
中心距 25.6 inch
中心高度 8.8 inch
