用于您个人磨削方案的 生产平台。
主要数据

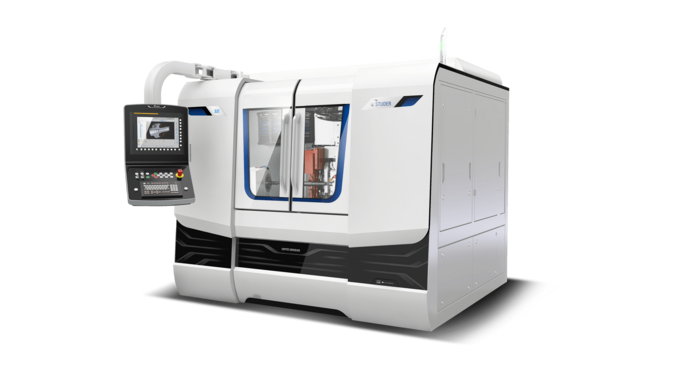

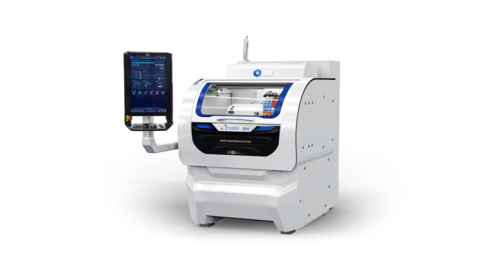

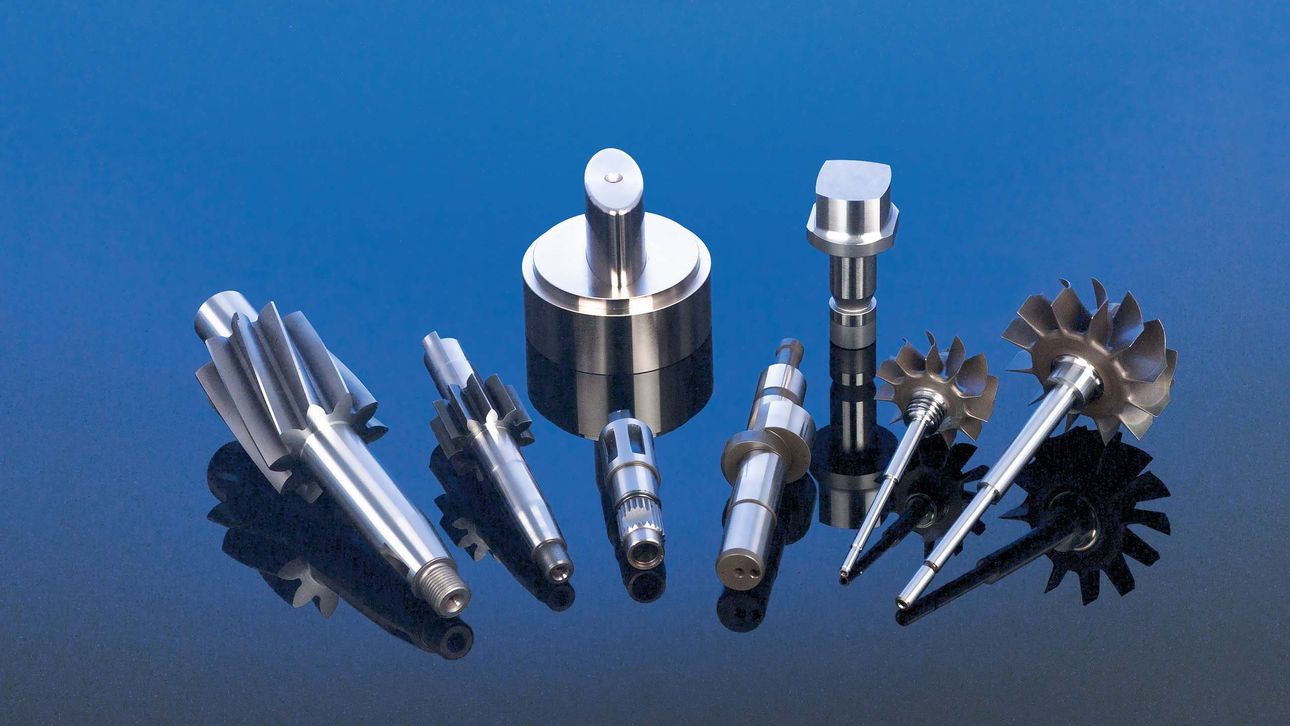

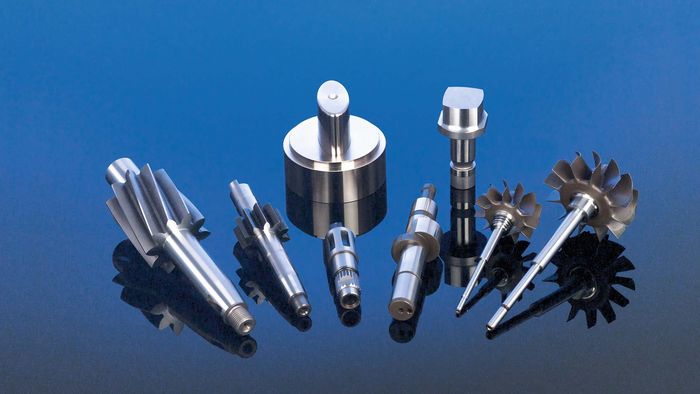

S22 是一款适用于中等尺寸工件大批量加工的生产平台。其具备650 / 1100的顶尖距和175 / 225 mm的中心高。工件最大加工重量为150kg。

S22能 提供众多扩展选项, 可针对任一磨削应用进行专业配置, 以获得高性能的生产设备。 高动态的轴驱动、卓越的STUDER导轨系统、非常短的响应时间和经过优化的行程路径共同构成S22的性能基础。线速度 高达140m/s的高速磨削 (HSG)选项 也有助于提高生产效率。

硬件 / 软件

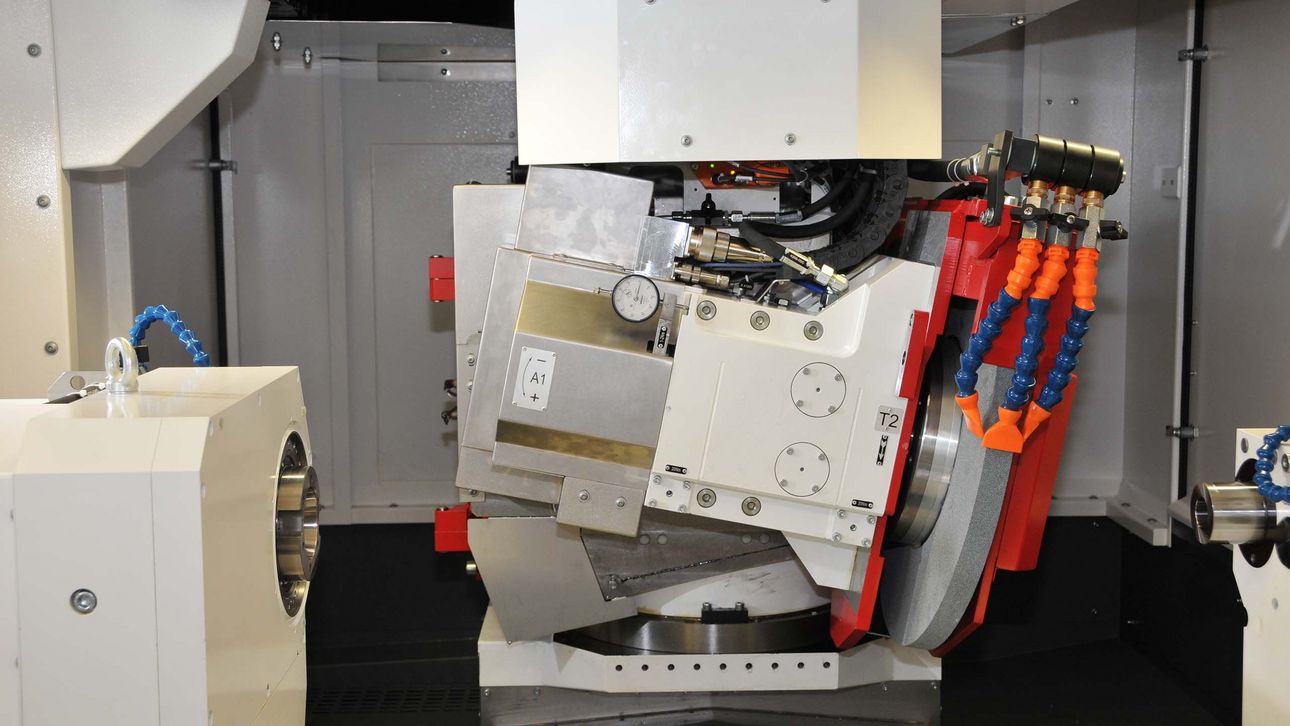

硬件部分:

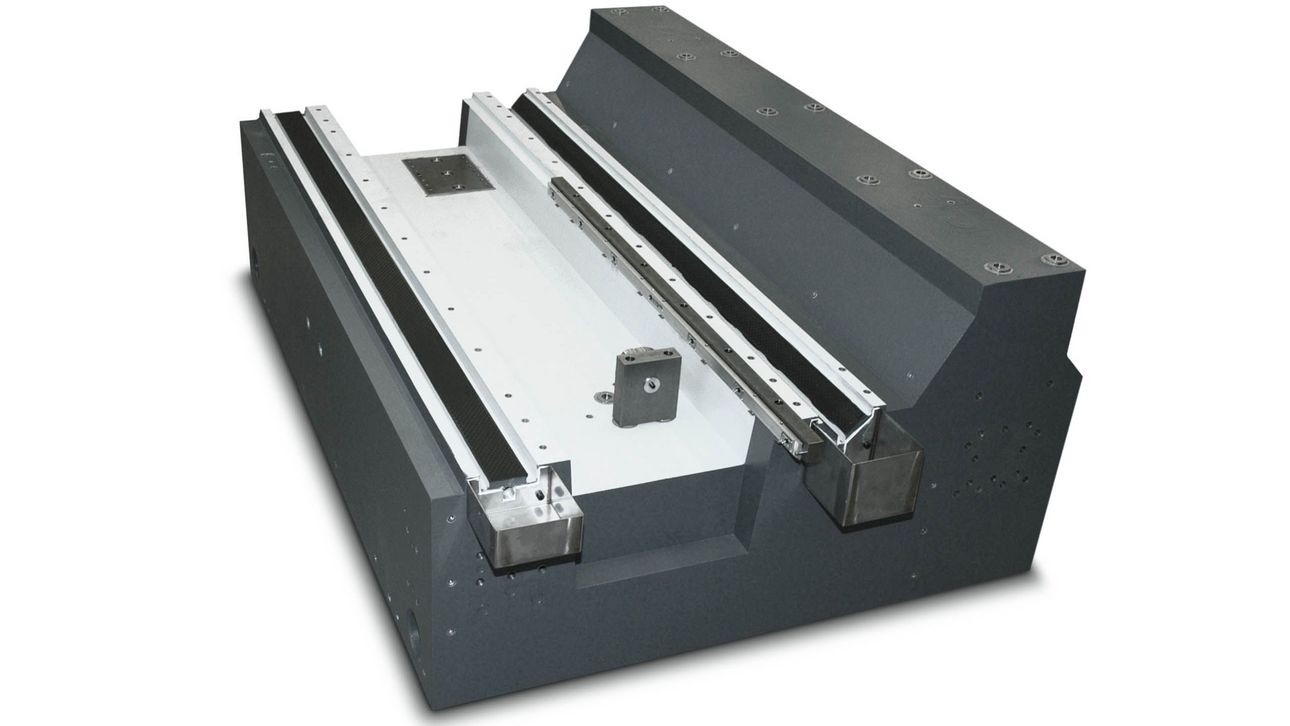

  • Granitan®S103人造花岗岩床身

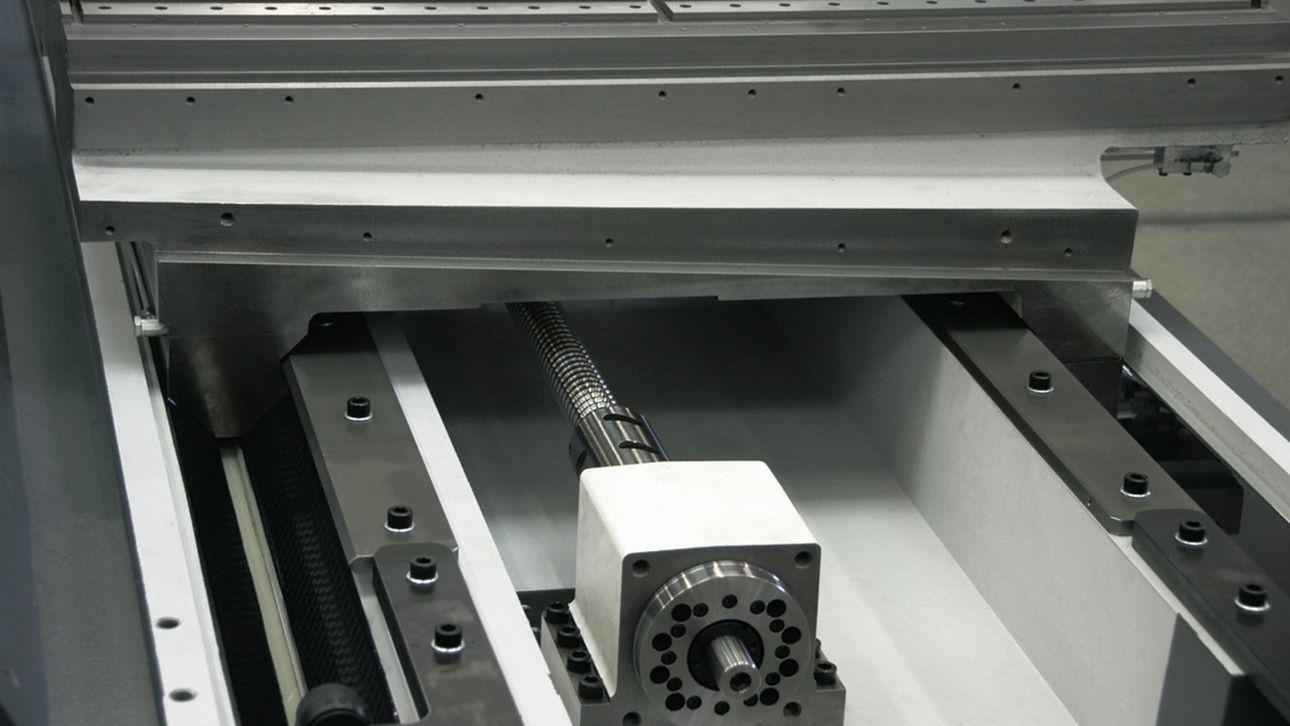

  • 横向滑座 X: 采用滚珠丝杠驱动的滚动导轨

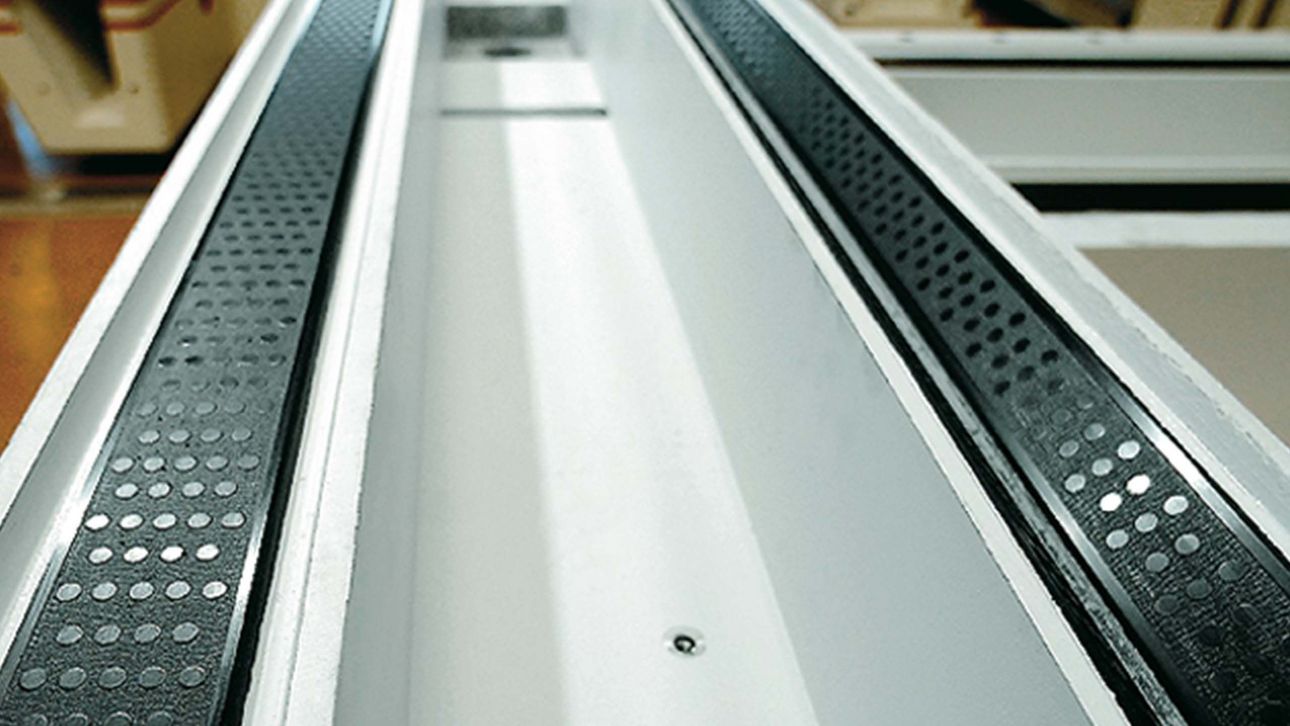

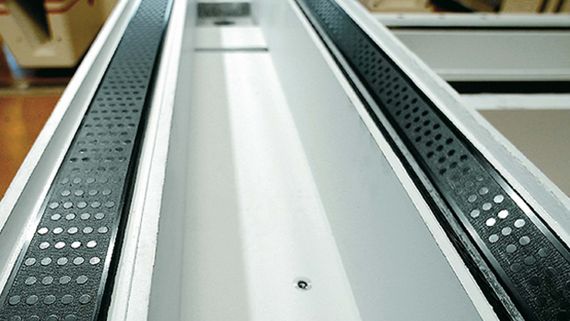

  • 纵向滑座 Z: 采用专利表面结构和滚珠丝杠驱动的导轨
  • 工件头架主轴配备C轴

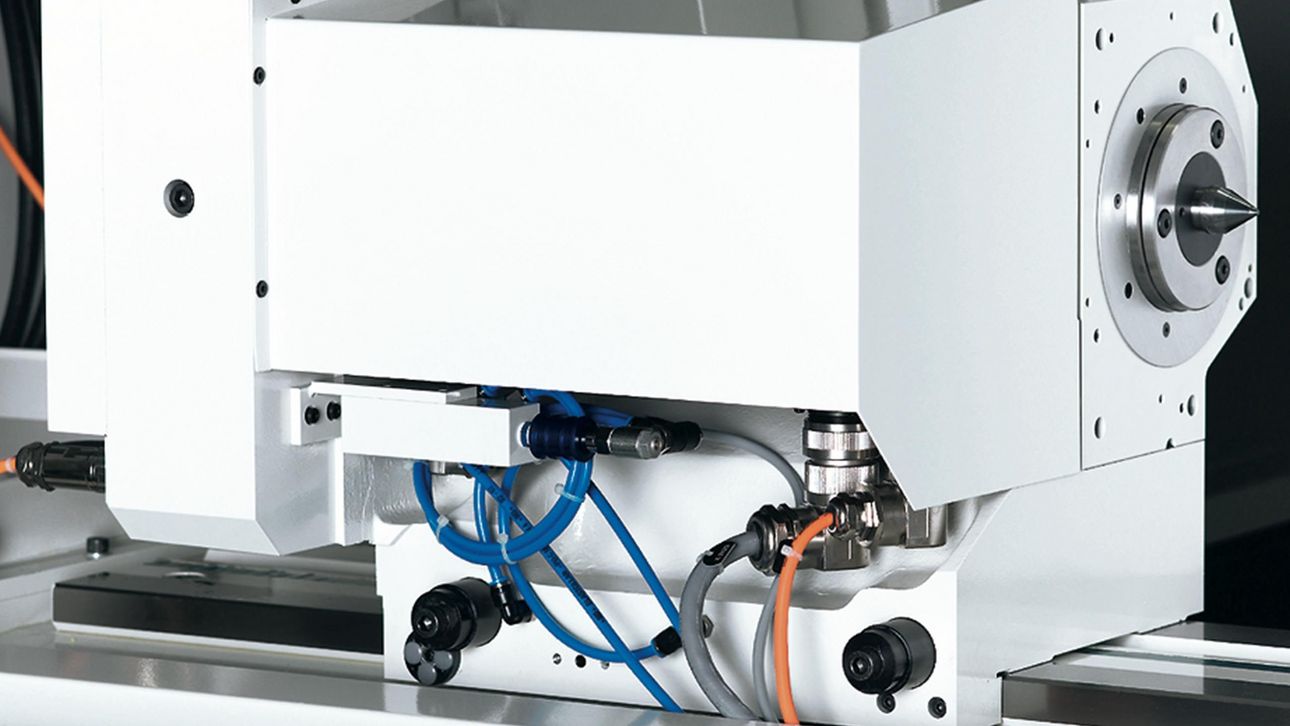

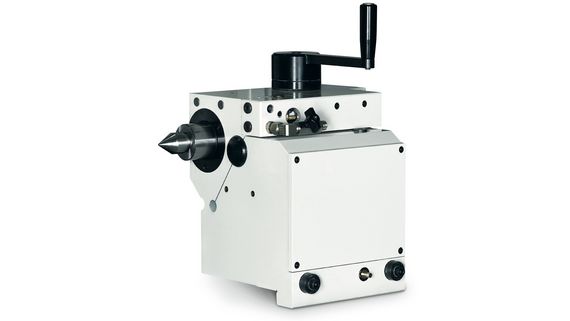

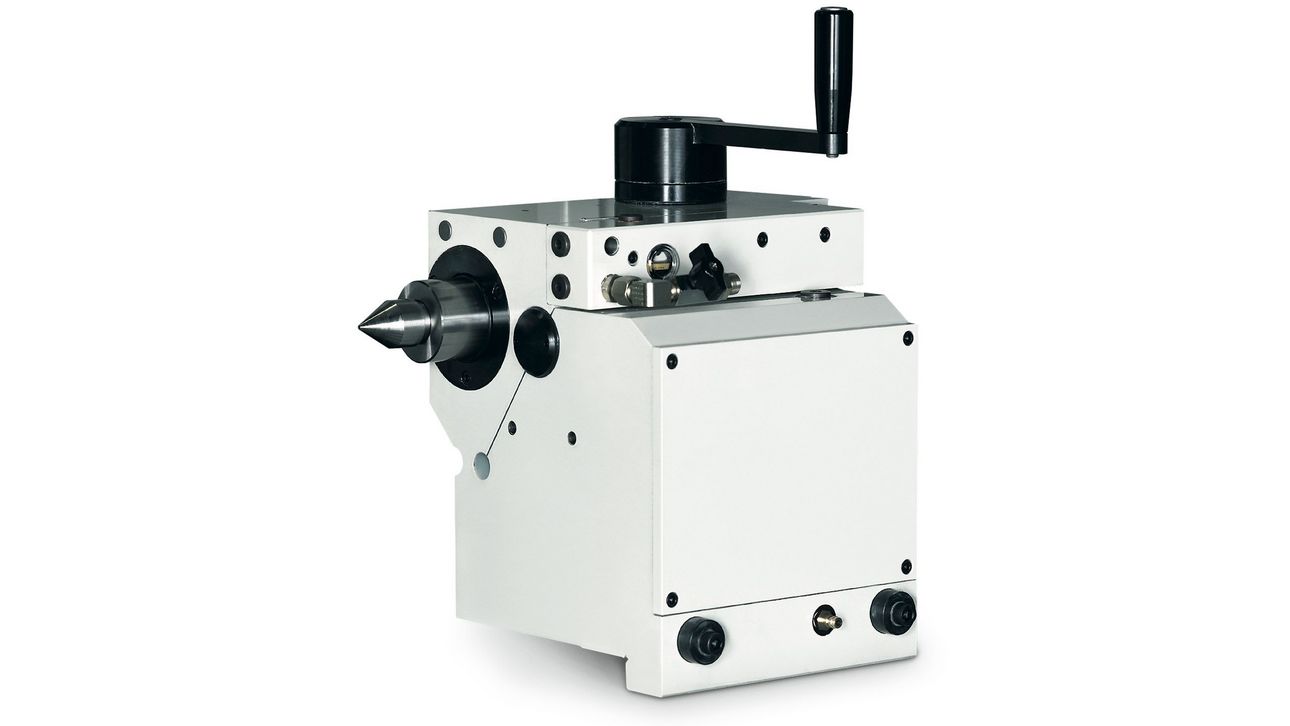

  • 根据实际应用专门设计的工件头架

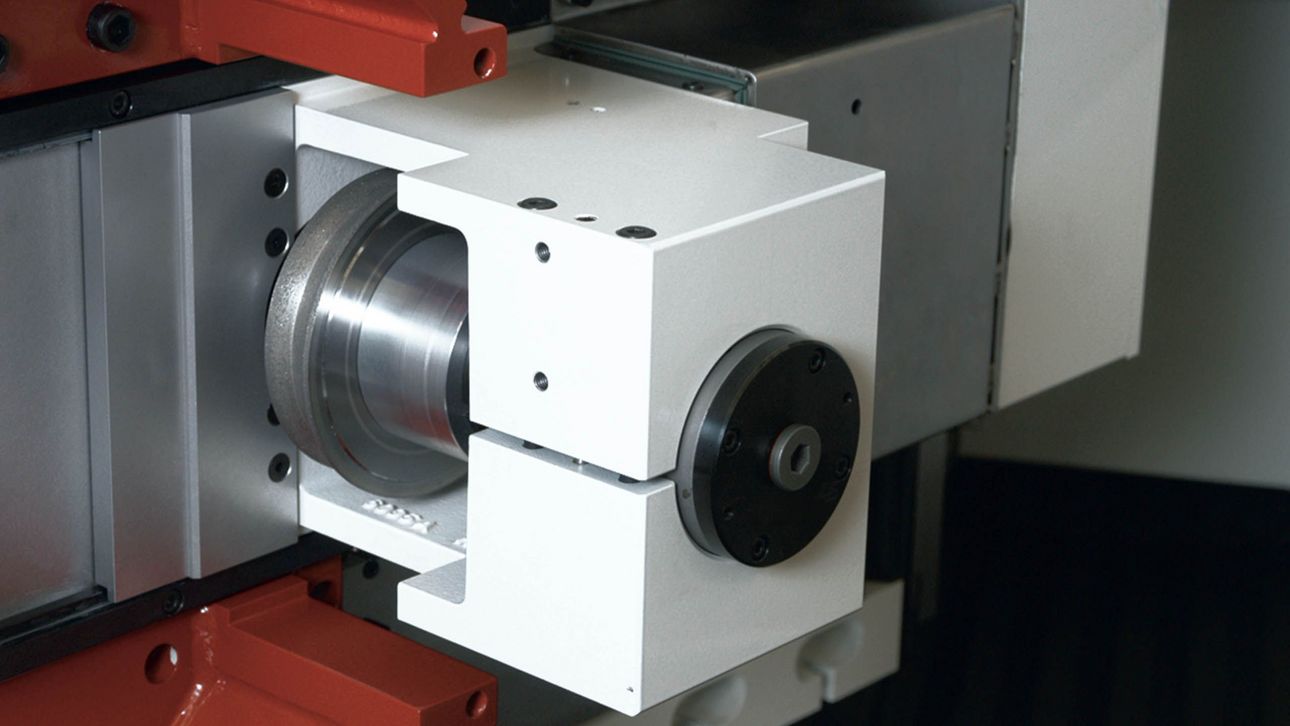

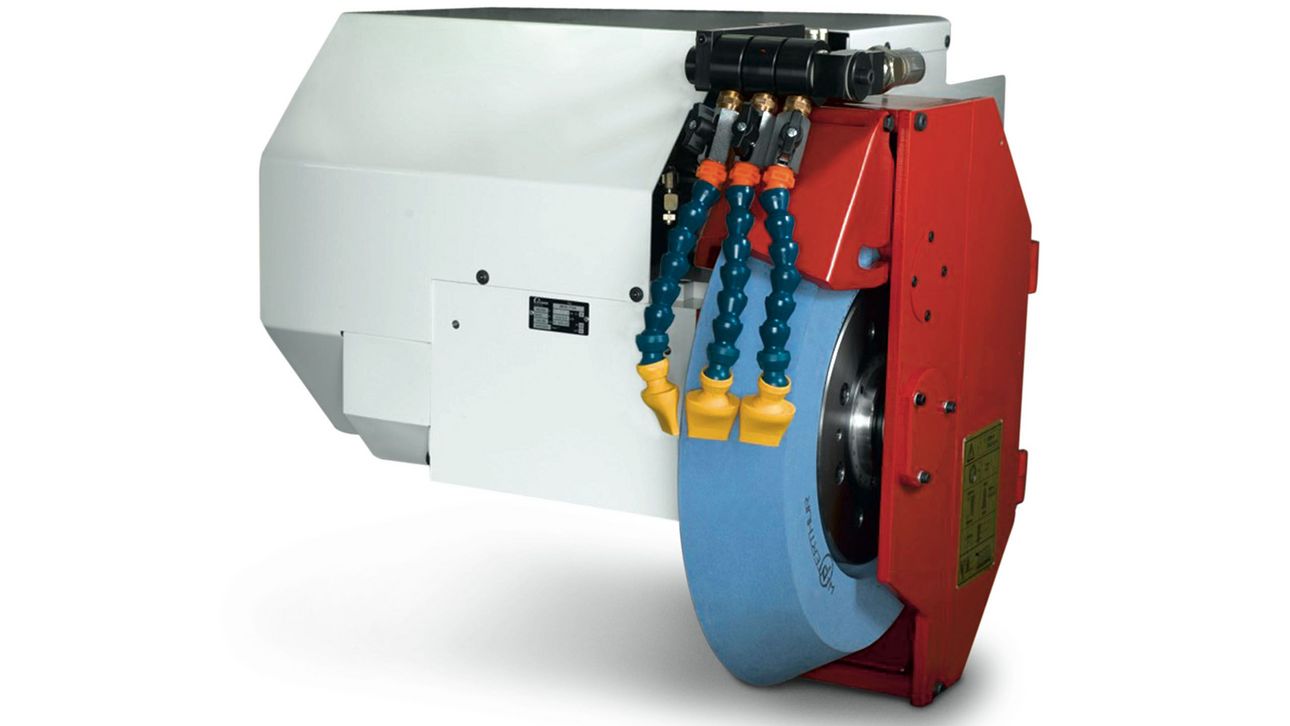

  • 额外配备 NC 轴,用于砂轮的成形磨削
  • 全封闭外罩带滑轨开关前操作门,操作极其方便
  • 集成装料单元或加料装置, 可从左侧、右侧或顶部进行加料和卸料

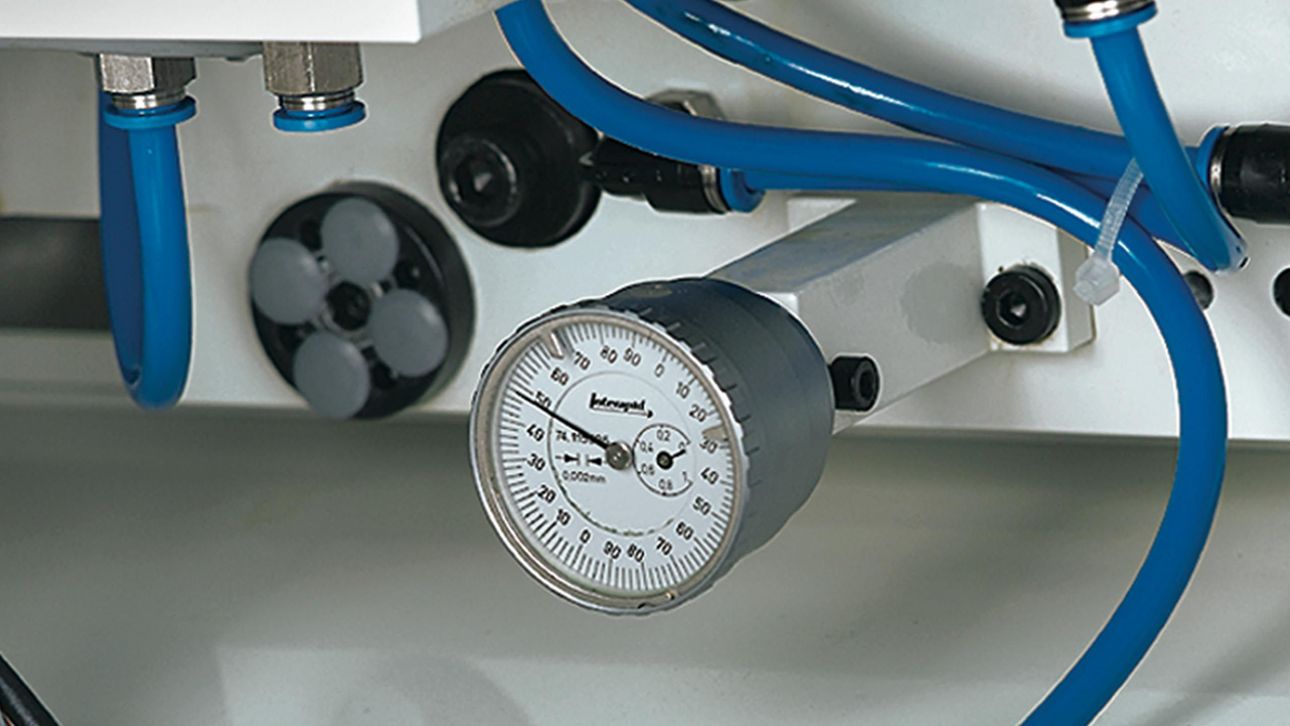

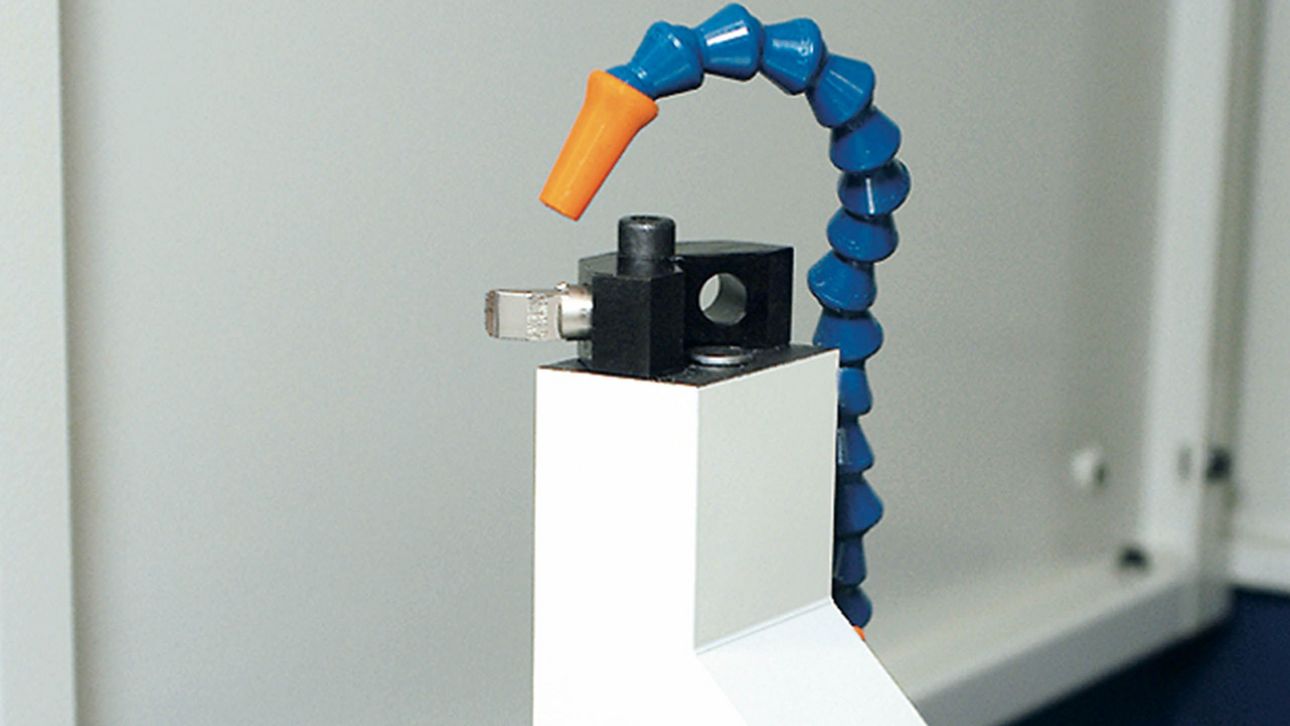

  • 机床附件选择丰富

软件部分:

  • 可在Fanuc 31i-A上使用StuderWIN轻松编程
  • 使用StuderGRIND编程软件可创建磨削和修整程序
  • 加料装置和外设均采用标准化接口
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 310 mm
X 轴最高行进速度 15'000 mm/min
Y 轴最大行程 100 mm
Z 轴最大行程 850 mm
Z 轴最高行进速度 30'000 mm/min

主轴驱动

最高主轴功率 15 kW
最高速度 3'200 /min
最大砂轮直径 610 mm
最大砂轮宽度 160 mm

回转轴

A 轴回转范围 26 °
B 轴回转范围 195 °
C 轴回转范围 ∞ °

工件数据

工件长度 0 - 700 mm
工件直径 0 - 449 mm
最大工件重量 150 kg
中心距 1'000 mm
中心高度 225 mm

直线轴

X 轴最大行程 12.2 inch
X 轴最高行进速度 590 inch/min
Y 轴最大行程 3.9 inch
Z 轴最大行程 33.5 inch
Z 轴最高行进速度 1'181 inch/min

主轴驱动

最高主轴功率 20.5 hp
最高速度 3'200 rpm
最大砂轮直径 24 inch
最大砂轮宽度 6.3 inch

回转轴

A 轴回转范围 26 deg
B 轴回转范围 195 deg
C 轴回转范围 ∞ deg

工件数据

工件长度 0 - 27.5 inch
工件直径 0 - 17.6 inch
最大工件重量 330 lbs
中心距 39.4 inch
中心高度 8.8 inch
