适合大型重型工件的高负载能力
MGC FT
主要数据

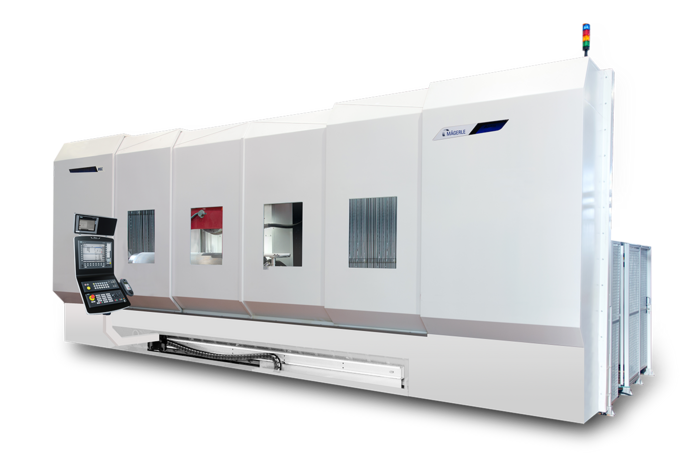

Mägerle MGC配备 固定工作台 – 适合大型、重型工件的机床

配置固定工作台的MGC磨削中心专为重型和大型工件的高精度加工设计。 该机床具有多种不同的工作台尺寸和垂直行程,可承受极高的负载能力要求。

与MGC系列的所有设备一样,该磨削中心基于成熟的模块化设计理念。 可以配置一个或多个立式或卧式磨削主轴及众多附加部件,配置固定工作台台的MGC在灵活性方面也是同类设备的领先者。

技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 800 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 240 mm

工件数据

台面尺寸 800 x 750 mm

直线轴

X 轴最大行程 31.496 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 19.685 inch
最大砂轮宽度 9.449 inch

工件数据

台面尺寸 31.5 x 29.5 inch

直线轴

X 轴最大行程 800 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 800 x 750 mm

直线轴

X 轴最大行程 31.496 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 31.5 x 29.5 inch

直线轴

X 轴最大行程 1300 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 650 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 75 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 240 mm

工件数据

台面尺寸 1300 x 500 mm

直线轴

X 轴最大行程 51.181 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 25.591 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 100.575 hp
最高速度 8000 rpm
最大砂轮直径 19.685 inch
最大砂轮宽度 9.449 inch

工件数据

台面尺寸 51.2 x 19.7 inch

直线轴

X 轴最大行程 1400 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 1400 x 750 mm

直线轴

X 轴最大行程 55.118 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 55.1 x 29.5 inch

直线轴

X 轴最大行程 2100 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 650 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 2100 x 750 mm

直线轴

X 轴最大行程 82.677 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 25.591 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 82.7 x 29.5 inch

直线轴

X 轴最大行程 2600 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 2600 x 750 mm

直线轴

X 轴最大行程 102.362 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 102.4 x 29.5 inch

直线轴

X 轴最大行程 3300 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 3300 x 750 mm

直线轴

X 轴最大行程 129.921 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 129.9 x 29.5 inch

直线轴

X 轴最大行程 4400 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 650 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 4400 x 750 mm

直线轴

X 轴最大行程 173.228 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 25.591 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 173.2 x 29.5 inch

直线轴

X 轴最大行程 5500 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 650 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

工件数据

台面尺寸 5500 x 750 mm

直线轴

X 轴最大行程 216.535 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 25.591 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

工件数据

台面尺寸 216.5 x 29.5 inch
