直齿和弧齿端齿盘的理想磨削方案
MGC RH
主要数据

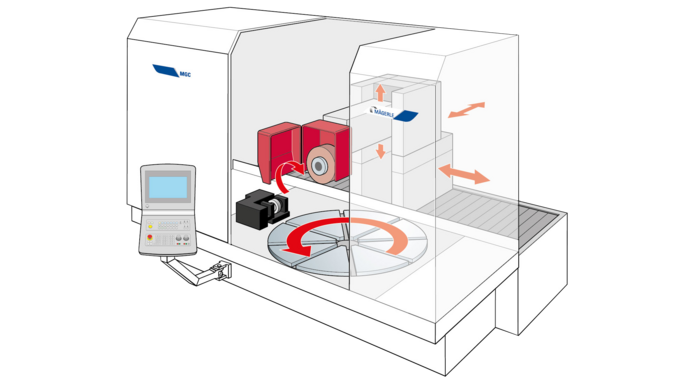

配置旋转工作台Mägerle MGC– 专业设备

MGC RH磨削中心工作台最大直径达2.5米,承重最大达12吨,在全球无与伦比,广泛应用于涡轮机行业的知名公司。 当加工有高质量要求的涡轮盘的直齿和圆弧齿端齿时,该磨削中心的表现尤为突出。

直接驱动的配置了带静压轴承的直驱旋转工作台,确保了必要的精度,cheng位精度小于3角秒。

  • 承载能力12吨的旋转工作台
  • 直齿和弧齿端齿盘的理想磨削方案
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 2600 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

回转轴

B 轴回转范围 360 °

工件数据

旋转台直径 2500 mm

直线轴

X 轴最大行程 102.362 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

回转轴

B 轴回转范围 360 deg

工件数据

旋转台直径 98.400 inch
