高性能的万能型磨床
MGC RV
主要数据

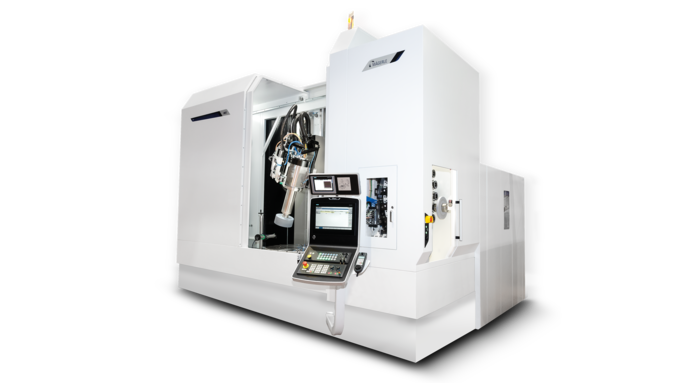

配置旋转工作台和立式主轴Mägerle MGC – 万能型设备

多用途,很高的加工质量是这款立式磨床突出的优点,在轴承套圈行业表现尤为突出,此行业要求机床在长期的稳定运行中保持优秀的跳动特性。配置旋转工作台和全自动换刀装置,该立式磨床除了磨削功能外,还可以完成车削、铣削、钻孔、铰孔和镗削功能。

除了磨削功能外,还可以完成车削、铣削、钻孔、铰孔和镗削功能。所有这功能都可达到与磨削功能相同的效果。 立式主轴的摆动角度范围为± 50°,为加工各种工件提供了宽裕空间,内置在线测量系统保证了每个工件在一次装夹加工中获得一致的加工质量。

  • 适用于多种工序复合加工
  • 全自动刀具更换系统
  • 在一次装夹情况下完成车削、铣削、钻孔和镗削
  • 可配置在线测量测头系统
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 1400 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 30 kW
最高速度 15000 /min
最大砂轮直径 300 mm
最大砂轮宽度 150 mm

回转轴

B 轴回转范围 360 °
C 轴回转范围 110 °

工件数据

旋转台直径 1200 mm

直线轴

X 轴最大行程 55.118 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 40.230 hp
最高速度 15000 rpm
最大砂轮直径 11.811 inch
最大砂轮宽度 5.906 inch

回转轴

B 轴回转范围 360 deg
C 轴回转范围 110 deg

工件数据

旋转台直径 47.240 inch

直线轴

X 轴最大行程 2100 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 30 kW
最高速度 15000 /min
最大砂轮直径 400 mm
最大砂轮宽度 200 mm

回转轴

B 轴回转范围 360 °
C 轴回转范围 110 °

工件数据

旋转台直径 1500 mm

直线轴

X 轴最大行程 82.677 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 40.230 hp
最高速度 15000 rpm
最大砂轮直径 15.748 inch
最大砂轮宽度 7.874 inch

回转轴

B 轴回转范围 360 deg
C 轴回转范围 110 deg

工件数据

旋转台直径 59.050 inch

直线轴

X 轴最大行程 2600 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 30 kW
最高速度 15000 /min
最大砂轮直径 400 mm
最大砂轮宽度 200 mm

回转轴

B 轴回转范围 360 °
C 轴回转范围 110 °

工件数据

旋转台直径 2000 mm

直线轴

X 轴最大行程 102.362 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 40.230 hp
最高速度 15000 rpm
最大砂轮直径 15.748 inch
最大砂轮宽度 7.874 inch

回转轴

B 轴回转范围 360 deg
C 轴回转范围 110 deg

工件数据

旋转台直径 78.740 inch
