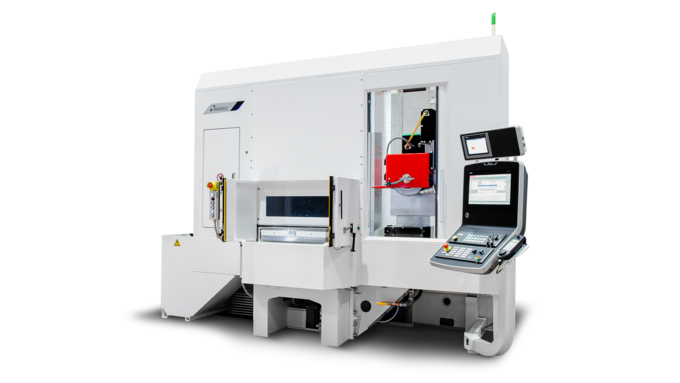

适合大批量生产的生产型磨床
MGC ST
主要数据

同MFP系列磨床一样,美盖勒磨削中心不管是采用缓进给磨削,还是平面与成型磨削,均可达到非凡效果。

在带交换工作台的设计可将机床的加工能力显著提高。 在加工过程中,通过180°交换工作台进行上下料,这样大大减少了更换工件的非生产时间。这种配置不管是针对小批量,大批量,还是特殊应用零件,结合自动上下系统,可显著提高生产率。MGC交换工作台可外接各种装置,同时还可提供外部装置的理想接口”。

技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 1300 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 650 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 75 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 240 mm

回转轴

B 轴回转范围 180 °

工件数据

台面尺寸 760 x 325 mm

直线轴

X 轴最大行程 51.181 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 25.591 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 100.575 hp
最高速度 8000 rpm
最大砂轮直径 19.685 inch
最大砂轮宽度 9.449 inch

回转轴

B 轴回转范围 180 deg

工件数据

台面尺寸 29.9 x 12.8 inch

直线轴

X 轴最大行程 2100 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 500 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 500 mm
最大砂轮宽度 240 mm

回转轴

B 轴回转范围 180 °

工件数据

台面尺寸 1000 x 440 mm

直线轴

X 轴最大行程 82.677 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 19.685 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 19.685 inch
最大砂轮宽度 9.449 inch

回转轴

B 轴回转范围 180 deg

工件数据

台面尺寸 39.4 x 173.2 inch

直线轴

X 轴最大行程 2100 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

回转轴

B 轴回转范围 180 °

工件数据

台面尺寸 1000 x 440 mm

直线轴

X 轴最大行程 82.677 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

回转轴

B 轴回转范围 180 deg

工件数据

台面尺寸 39.4 x 17.3 inch

直线轴

X 轴最大行程 2600 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 900 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 750 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 8000 /min
最大砂轮直径 600 mm
最大砂轮宽度 300 mm

回转轴

B 轴回转范围 180 °

工件数据

台面尺寸 1000 x 440 mm

直线轴

X 轴最大行程 102.362 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 35.433 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 29.528 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 8000 rpm
最大砂轮直径 23.622 inch
最大砂轮宽度 11.811 inch

回转轴

B 轴回转范围 180 deg

工件数据

台面尺寸 39.4 x 17.3 inch
