针对用户特定的需求定制的磨削中心
MGC Spezial
主要数据

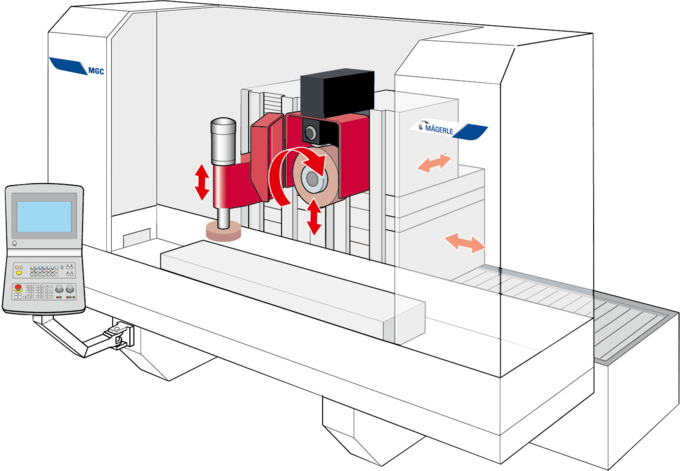

Mägerle Spezial专用磨削中心 –专用设备

得益于采用标准部件的模块化结构设计,美盖勒可提供个性化解决方案,这使得磨削中心可以完全满足客户的生产要求。一个和多个卧式或立式磨削主轴可根据应用要求进行组合,同时还可配置任意尺寸的固定式工作台,回转工作台和旋转工作台。

由此可实现任何情况下量身定制机床,可满足汽车、航空航天和液压行业、透平行业和机械制造以及机车车辆和工具等行业对生产质量的高要求,并具有最佳的成本效益。

  • 单主轴和多主轴系统
  • 在各种应用中实现最佳经济性和生产质量
  • 回转工作台、旋转工作台或固定式工作台
技术规范
千克 / 厘米
磅/英寸

直线轴

X 轴最大行程 5500 mm
X 轴最高行进速度 20000 mm/min
Y 轴最大行程 1200 mm
Y 轴最高行进速度 20000 mm/min
Z 轴最大行程 900 mm
Z 轴最高行进速度 20000 mm/min

主轴驱动

最高主轴功率 115 kW
最高速度 30000 /min
最大砂轮直径 1150 mm
最大砂轮宽度 300 mm

回转轴

A 轴回转范围 210 °
B 轴回转范围 360 °
C 轴回转范围 360 °

工件数据

旋转台直径 2500 mm

直线轴

X 轴最大行程 216.535 inch
X 轴最高行进速度 787 inch/min
Y 轴最大行程 47.244 inch
Y 轴最高行进速度 787 inch/min
Z 轴最大行程 35.433 inch
Z 轴最高行进速度 787 inch/min

主轴驱动

最高主轴功率 154.215 hp
最高速度 30000 rpm
最大砂轮直径 45.276 inch
最大砂轮宽度 11.811 inch

回转轴

A 轴回转范围 210 deg
B 轴回转范围 360 deg
C 轴回转范围 360 deg

工件数据

旋转台直径 98.420 inch
